Analizatory jakości energii serii PEM

Monitoring energii i jakości zasilania

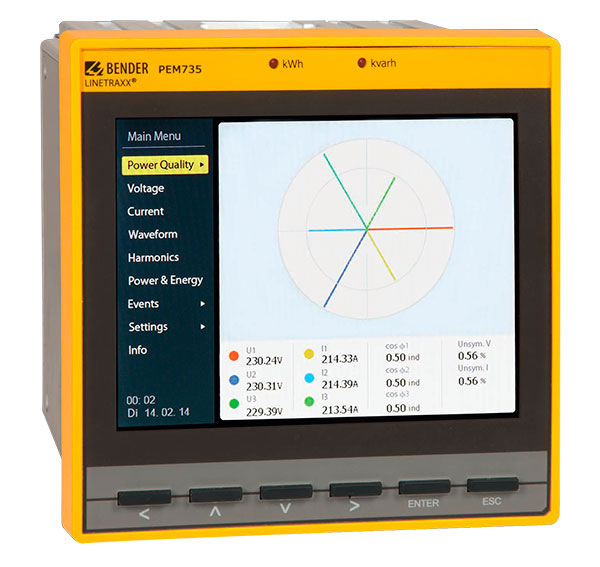

Analizator PEM735

Producent: Bender GmbH

Elektryczne sieci zasilające stają się coraz większe. Nierzadko konsekwencją tego są awarie i zakłócenia wynikające z przeciążeń. Za pomocą analizatorów jakości energii serii PEM szkodliwe zjawiska mogą zostać wykryte, zmierzone i zarejestrowane co pozwala na ocenę ich wpływu na bezpieczeństwo i niezawodność pracy sieci i na podjęcie odpowiednich środków zaradczych.

Bezpieczeństwo i Niezawodność. Pomiary sieci elektrycznych. (pdf, 3MB)

Wszystkie analizatory serii PEM… mierzą poniższe parametry:

  • napięcia fazowe i przewodowe
  • prądy fazowe
  • częstotliwość/kąt fazowy
  • moc czynną i bierną pobieraną i wysyłaną
  • nierównomierność prądów i napięć
  • moce fazowe i całkowite S (kVA), P (kW) i Q (kvar)
  • współczynniki mocy cosφ oraz λ.

Różnice w pozostałych parametrach pomiarowych pokazuje poniższa tabela:

ParametrPEM330*PEM333*PEM353PEM533*PEM555PEM575PEM735
Klasa dokładności0,5S0,5S0,5S0,5S0,5S0,2S0,2S
Prąd neutralny obliczanyobliczanyobliczanyoblicz./mierz.obliczanymierzonymierzonymierzony
THDu/THDI zakres harmonicznychdo 15do 15do 31do 31do 31do 63do 63
Odczyt poszczególnych harmonicznych napięcia--do 31do 31do 31do 63do 63
Odczyt poszczególnych harmonicznych prądu--do 31do 31do 31do 63do 63
Wykrywanie zjawisk przejściowych----> 80 μs> 80 μs> 40 μs
Wzrosty napięcia-----xx
Spadki napięcia-----xx
Uciążliwość migotania PST------x
Częstotliwość próbkowania 1,6kHz1,6kHz1,6kHz3,2kHz6,4kHz12,8kHz25,6kHz
Komunikacja-Modbus RTUModbus RTUModbus RTUModbus RTU&TCPModbus RTU&TCPModbus RTU&TCP
Więcej informacjiPEM330>PEM333>PEM353>PEM533>PEM555>PEM575>PEM735>

* Uwaga: modele PEM330, PEM333, PEM533 dostępne w sprzedaży do końca 2018 roku
