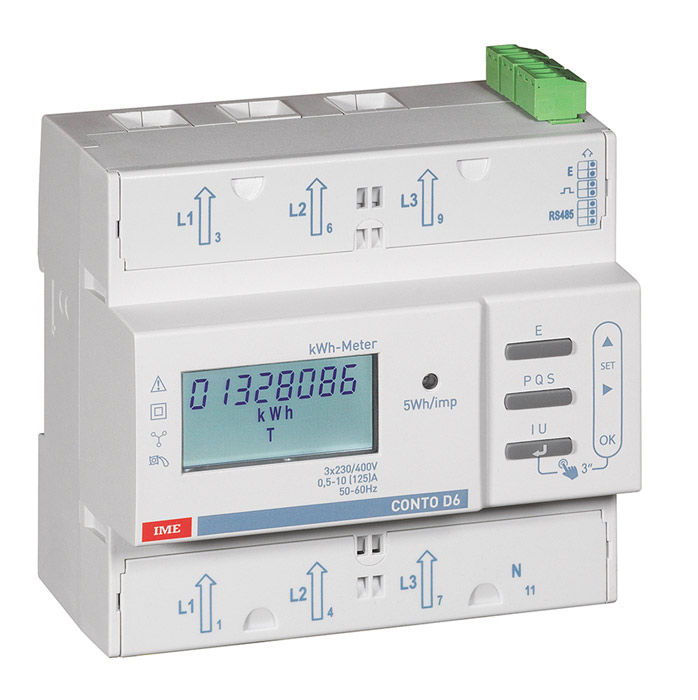

CONTO D6-Pd Liczniki energii z MID 125A

Sieć: 3-FAZOWA

Zgodność z normą MID: TAK

Komunikacja: RS-485 MODBUS

Producent: IME

Wejście prądowe: BEZPOŚREDNIE

Wyjścia: IMPULSOWE

Kategoria:

Licznik trójfazowy do pomiaru bezpośredniego z certyfikatem MID

  • licznik energii elektrycznej
  • producent: IME SpA
  • do sieci 3-fazowej 4-przewodowej
  • legalizacja MID
  • pomiar energii czynnej kl. 1/B i biernej kl. 2
  • pomiar mocy średniej i mocy średniej maksymalnej
  • szerokość 6 modułów DIN
  • pomiar bezpośredni 125A
  • możliwość plombowania obudowy
  • wyjście impulsowe
  • komunikacja RS485 Modbus
  • 2 lata gwarancji

Dane techniczne

Sieć

3-FAZOWA

Zgodność z normą MID

TAK

Komunikacja

RS-485 MODBUS

Producent

IME

Wejście prądowe

BEZPOŚREDNIE

Zakres prądowy

0,5-125A

Wyjścia

IMPULSOWE

Napięcie

230/400V AC

Częstotliwość

50-60 HZ

Typ pomiaru

ENERGIA CZYNNA I BIERNA

Prąd bazowy

10A

Wymiary

6 MODUŁÓW DIN

Montaż

NA SZYNĘ TH 35MM

Wyświetlacz

LCD 6+2 CYFRY

Podświetlenie

TAK

Sygnalizacja poboru / dioda LED

TAK

Temperatura pracy

-25°C … +55°C

Komunikacja

Wyjście impulsowe CE6DMID52, CE6DT1252, CE6DMID56, CE6DT1256
Wyjście impulsowe: do wyboru 1imp/1Wh-10Wh-100Wh-1kWh-10kWh

1imp/10varh-100varh-1kvarh-10kvarh

Czas trwania impulsu: do wyboru 50-100-200-300-400-500 ms
ModBus CE6DMID56, CE6DT1256
Typ magistrali: RS485 3-przewodowy
Protokół: MODBUS RTU
Prędkość transmisji: 4800-9600-19200 bit/s
Czas odpowiedzi: ≤200ms
Zakres adresów: 1…255
Maksymalne obciążenie magistrali: 32 liczniki (do 255 za pomocą wzmacniacza sygnału)
Zasięg ≤1200m

Schematy

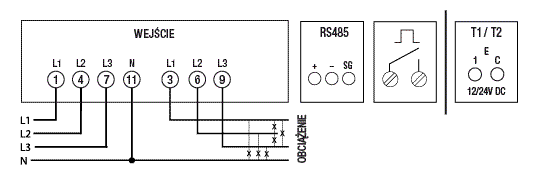

Układ 3-fazowy 4-przewodowy

Schemat - licznik energii Conto D6-Pd
