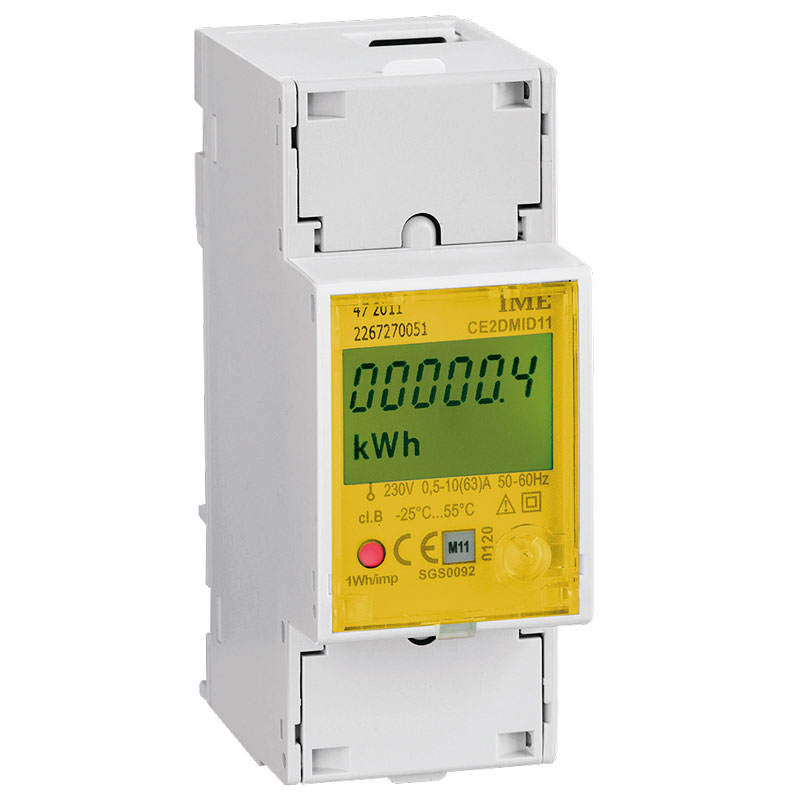

CONTO D2 Liczniki energii z MID 63A

Sieć: 1-FAZOWA

Zgodność z normą MID: TAK

Komunikacja: RS-485 MODBUS

Producent: IME

Wejście prądowe: BEZPOŚREDNIE

Wyjścia: IMPULSOWE

Kategoria:

Liczniki energii jednofazowe do pomiaru bezpośredniego z certyfikatem MID

  • licznik energii elektrycznej
  • producent: IME SpA
  • do sieci 1-fazowej
  • pomiar energii czynnej kl. 1/B
  • pomiar prądu, napięcia, mocy, częstotliwości, współczynnika mocy, licznik godzin pracy
  • szerokość 2 moduły DIN
  • pomiar bezpośredni 63A
  • wyświetlacz LCD 5+1 cyfra
  • programowalne wyjście impulsowe
  • komunikacja RS485/Modbus
  • 2 lata gwarancji
  • legalizacja MID
  • obudowa z możliwością plombowania

Dane techniczne

Sieć

1-FAZOWA

Zgodność z normą MID

TAK

Komunikacja

RS-485 MODBUS

Producent

IME

Wejście prądowe

BEZPOŚREDNIE

Zakres prądowy

0,04-63A

Wyjścia

IMPULSOWE

Waga impulsów

1 imp/10000/1000/100/10/1/0.1/0.01 kWh

Napięcie

230V AC

Częstotliwość

50-60 HZ

Prąd bazowy

10A

Typ pomiaru

ENERGIA CZYNNA

Wymiary

2 MODUŁY DIN

Montaż

NA SZYNĘ TH 35MM

Wyświetlacz

LCD 5+1 CYFRA

Podświetlenie

TAK

Sygnalizacja poboru / dioda LED

TAK

Temperatura pracy

-25°C … +55°C

Komunikacja

Wyjście impulsowe CE2DMID12
Wyjście impulsowe: do wyboru 1imp/1Wh-10Wh-100Wh-1kWh
Czas trwania impulsu: do wyboru 50-100-150-200-300-400-500ms
ModBus CE2DMID11
Typ magistrali: RS485 3-przewodowy
Protokół: MODBUS RTU
Prędkość transmisji: 2400-4800- 9600-19200 bit/s
Czas odpowiedzi: ≤200ms
Zakres adresów: 1…255
Maksymalne obciążenie magistrali: 32 liczniki (do 255 za pomocą wzmacniacza sygnału)
Zasięg ≤1200m

Schematy

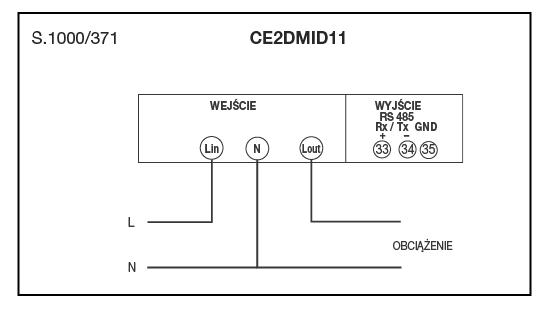

CE2DMID11

Conto D2-MID schemat połączeń

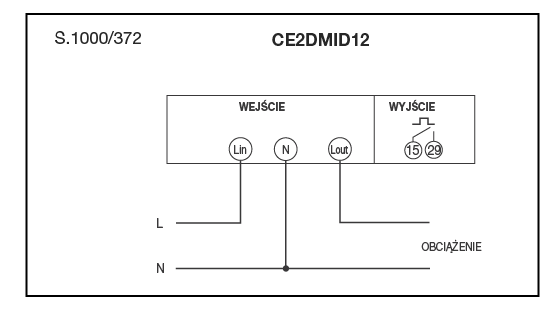

CE2DMID12

Conto D2-MID schemat połączeń
