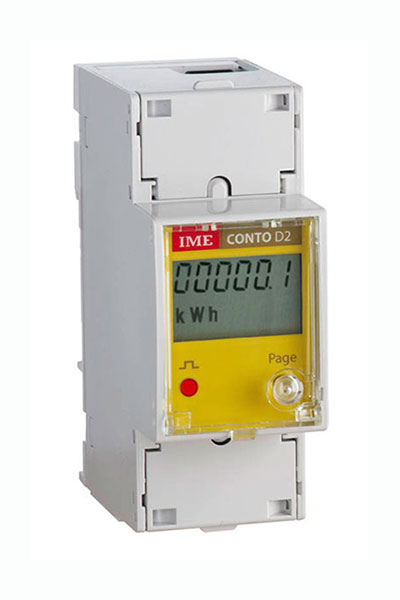

CONTO D2 Liczniki energii 63A

DO ZASTOSOWANIA JAKO PODLICZNIK


Sieć: 1-FAZOWA

Producent: IME

Wejście prądowe: BEZPOŚREDNIE

Wyjścia: IMPULSOWE

Kategoria:

Licznik energii jednofazowy do pomiaru bezpośredniego

  • licznik energii elektrycznej
  • producent: IME SpA
  • do sieci 1-fazowej
  • pomiar bezpośredni 63A
  • pomiar energii czynnej kl. 1
  • pomiar prądu, napięcia i mocy
  • szerokość 2 moduły DIN
  • wyświetlacz LCD 5+1 cyfra
  • wyjście impulsowe
  • komunikacja RS485 ModBus
  • obudowa z możliwością plombowania
  • 2 lata gwarancji

Dane techniczne

Sieć

1-FAZOWA

Zgodność z normą MID

NIE

Producent

IME

Wejście prądowe

BEZPOŚREDNIE

Zakres prądowy

0,02-63A

Komunikacja

RS-485 MODBUS

Wyjścia

IMPULSOWE

Waga impulsów

1 imp/10000/1000/100/10/1/0.1/0.01 kWh

Napięcie

230V AC

Częstotliwość

50-60 HZ

Typ pomiaru

ENERGIA CZYNNA

Prąd bazowy

5A

Wymiary

2 MODUŁY DIN

Montaż

NA SZYNĘ TH 35MM

Wyświetlacz

LCD 5+1 CYFRA

Podświetlenie

TAK

Sygnalizacja poboru / dioda LED

TAK

Temperatura pracy

-25°C … +55°C

Komunikacja

Wyjście impulsowe CE20195A2
Wyjście impulsowe: do wyboru 1imp/1Wh-10Wh-100Wh-1kWh
Czas trwania impulsu: do wyboru 50-100-150-200-300-400-500ms
ModBus CE20195A4
Typ magistrali: RS485 3-przewodowy
Protokół: MODBUS RTU
Prędkość transmisji: 2400-4800- 9600-19200 bit/s
Czas odpowiedzi: ≤200ms
Zakres adresów: 1…255
Maksymalne obciążenie magistrali: 32 liczniki (do 255 za pomocą wzmacniacza sygnału)
Zasięg ≤1200m

Schematy

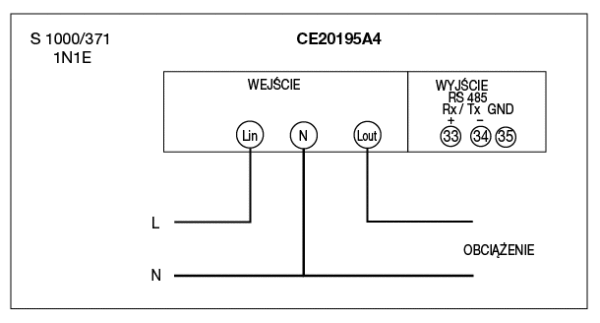

CE20195A4

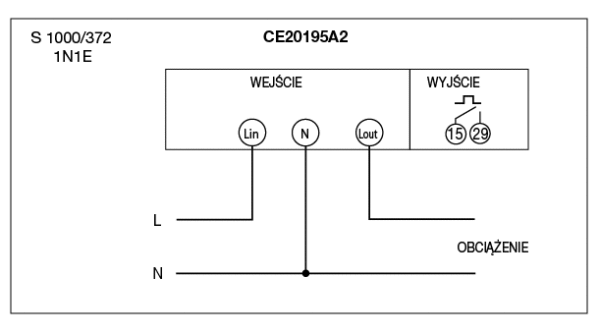

CE20195A2

Conto-D2 -schemat połączeń
