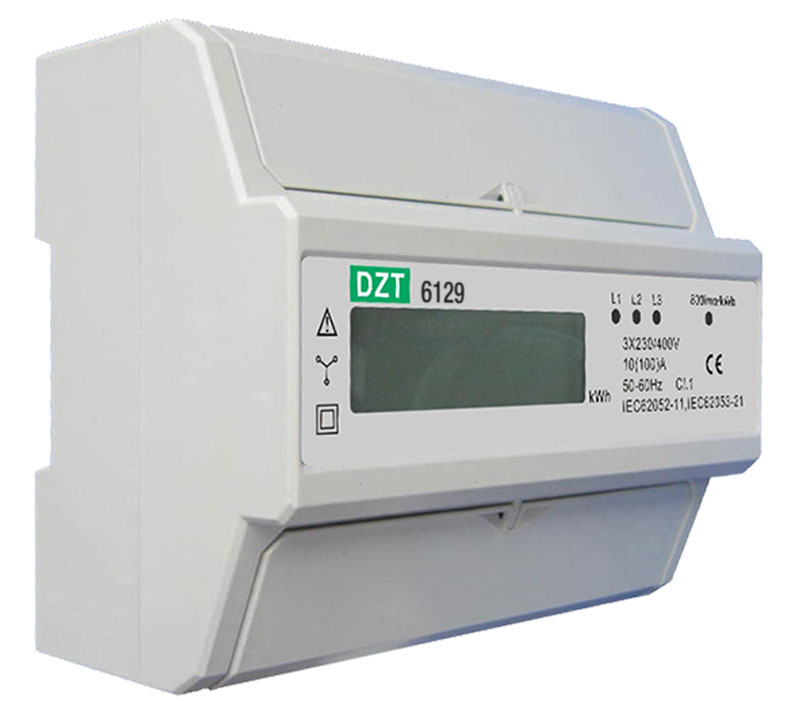

DZT6129 Liczniki energii CT

Sieć: 3-FAZOWA

Komunikacja: RS-485 MODBUS

Producent: INEPRO METERING

Wejście prądowe: PRZEZ PRZEKŁADNIK

Wyjścia: IMPULSOWE

Kategoria:

Liczniki trójfazowe do pomiaru pośredniego

  • licznik energii elektrycznej
  • producent: INEPRO Metering
  • do sieci 3-fazowej 4-przewodowej
  • połączenie przez przekładnik prądowy …/5A
  • wyjście impulsowe oraz RS485 / Modbus
  • pomiar: energia czynna – klasa 1
  • multitaryfa: praca w trybie 1,2,3 lub 4 taryfy
  • szerokość 122mm – 7 modułów
  • montaż na szynie DIN 35mm
  • wyświetlacz LCD 6+2 cyfry z podświetlaniem.
  • zasilanie z układu pomiarowego, podtrzymanie bateryjne
  • 2 lata gwarancji

Dane techniczne

Sieć

3-FAZOWA

Zgodność z normą MID

NIE

Komunikacja

RS-485 MODBUS

Producent

INEPRO METERING

Wejście prądowe

PRZEZ PRZEKŁADNIK

Zakres prądowy

0,006-6A

Napięcie

230/400V AC

Typ pomiaru

ENERGIA CZYNNA

Wyjścia

IMPULSOWE

Waga impulsów

12000 imp/kWh SO

Częstotliwość

50 HZ

Prąd bazowy

1,5A

Wymiary

7 MODUŁÓW DIN

Wyświetlacz

LCD 6+2 CYFRY

Sygnalizacja poboru / dioda LED

TAK

Podświetlenie

TAK

Montaż

NA SZYNĘ TH 35MM

Temperatura pracy

-20°C … +70°C

Komunikacja

ModBus DZT 6129
Typ magistrali: RS485
Protokół: MODBUS RTU
Prędkość transmisji: 4800, 9600 bit/s
Ilość bitów: 8
Bit parzystości: nieparzysty
Bit stopu: 1

Schematy

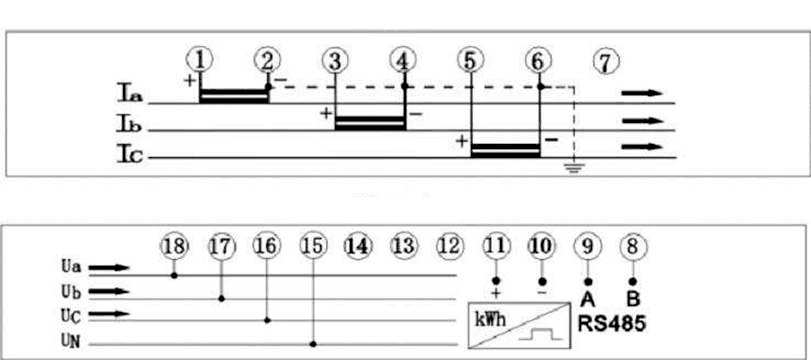

Licznik energii DZT6129 -schemat połączeń

1/2 Ia wejście/wyjście „L1”
3/4 Ib wejście/wyjście „L2”
5/6 Ic wejście/wyjście „L3”
7 przewód neutralny
8 i 9 protokół ModBus
10/11 Wyjście impulsowe
