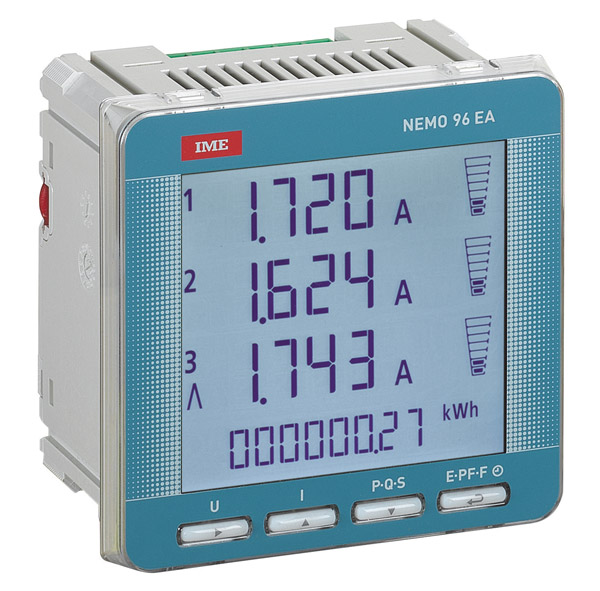

NEMO 96EA Analizator parametrów sieci klasy S

INTEGRACJA Z MODUŁAMI NEMO MD


Montaż: TABLICOWY

Wymiary: 96x96 mm

Sieć: 1-FAZOWA, 3-FAZOWA

Wejście prądowe: PRZEZ PRZEKŁADNIK

Producent: IME

Wyjścia: KONFIGUROWALNE

Komunikacja: RS-485 MODBUS

Analizator klasy S zgodnie z normą IEC 61000-4-30

Do sieci 1-fazowej i 3-fazowej (80…690V) 3- lub 4-przewodowej
Analizator odpowiedni do pracy w sieci 400/690V oraz przy zastosowaniu przekładników napięciowych do sieci średniego i wysokiego napięcia
Wejście prądowe poprzez przekładniki prądowe
Analiza jakości energii
Wbudowana pamięć 8MB pozwalająca zapisać do 3000 zdarzeń
W standardzie port komunikacyjny RS485/Modbus (moduł IF96001)
Możliwość integracji z innymi modułami Nemo MD
Wyświetlacz LCD podświetlany
Montaż tablicowy 96×96 mm

Mierzone wartości:

      • napięcie fazowe i międzyfazowe
      • prąd w przewodach fazowych i neutralnym
      • moc czynna, bierna i pozorna
      • częstotliwość (klasa 0,5)
      • współczynnik mocy (klasa 0,5)
      • współczynnik szczytu prądu i napięcia
      • całkowita i częściowa energia czynna pobrana i oddana (klasa 0,5)
      • całkowita i częściowa energia bierna pobrana i oddana (klasa 1)
      • THDV i THDI
      • analiza harmonicznych prądu i napięcia
      • analiza jakości energii: zapady, przerwy beznapięciowe, skoki, gwałtowne zmiany napięcia (RPD)
      • przesunięcia fazowe
      • licznik czasu pracy
      • korekta kolejności podłączenia faz

Dane techniczne

Montaż

TABLICOWY

Wymiary

96×96 mm

Sieć

1-FAZOWA, 3-FAZOWA

Wejście prądowe

PRZEZ PRZEKŁADNIK

Producent

IME

Pomiar

ANALIZA HARMONICZNYCH, ANALIZA JAKOŚCI ENERGII, BŁĄD KOLEJNOŚCI FAZ, CZĘSTOTLIWOŚĆ, ENERGIA BIERNA, ENERGIA CZYNNA, LICZNIK CZASU PRACY, MOC, NAPIĘCIE, PRĄD, PRZESUNIĘCIE FAZOWE, TEMPERATURA (IF96016), THD, WSPÓŁCZYNNIK MOCY, WSPÓŁCZYNNIK SZCZYTU

Wyjścia z Nemo MD

ALARMOWE (z IF96005), ALARMOWE + REJESTRY ZLICZAJĄCE IMPULSY (z IF96010/IF96011), ANALOGOWE (z IF96004), IMPULSOWE (z IF96003)

Komunikacja

RS-485 MODBUS

Komunikacja z Nemo MD

ETHERNET (z IF96015), RS232 (z IF96002)

Wyświetlacz

LCD 4 CYFRY

Podświetlenie

TAK
