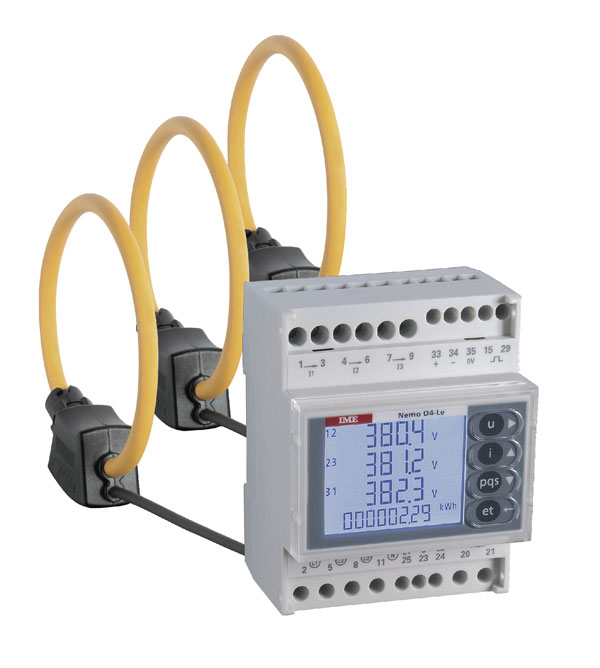

NEMO D4-Le Miernik parametrów sieci z cewkami Rogowskiego

Wymiary: 4 MODUŁY DIN

Sieć: 1-FAZOWA, 3-FAZOWA

Wejście prądowe: PRZEZ PRZEKŁADNIK

W zestawie: CEWKI ROGOWSKIEGO

Producent: IME

Wyjścia: IMPULSOWE

Komunikacja: RS485 BACNET, RS-485 MODBUS

Montaż: NA SZYNĘ TH 35MM

Zestaw KIT z cewkami Rogowskiego

Sieć 1-fazowa (50…290V) i 3-fazowa (80…500V)
Podłączenie przez elastyczny przekładnik prądowy (cewkę Rogowskiego)
Trzy rozmiary elastycznych przekładników (Ø 80 mm, 142 mm lub 190 mm)
Programowalne przekładnie przekładników prądowych (20…1000A, 60…3000A, 100…5000A – wybierane z menu)
Energia czynna kl. 1
Wyjście impulsowe
Komunikacja RS485 (protokół ModBus RTU/TCP lub BACNET)
Korekta kolejności faz, diagnostyka
Komunikacja Ethernet – przez zewnętrzny interfejs IF2E011
Wyświetlacz LCD podświetlany
Montaż na szynę TH35.

Mierzone wartości:

  • napięcie fazowe i przewodowe
  • minimalne i maksymalne napięcia fazowe
  • prąd fazowy i w przewodzie neutralnym
  • prąd średni i prąd średni maksymalny
  • częstotliwość
  • współczynnik mocy
  • moc czynna i bierna w fazach
  • moc średnia i moc średnia maksymalna
  • energia czynna i bierna pobrana całkowita i częściowa
  • energia czynna i bierna oddana całkowita
  • licznik godzin i minut pracy
  • zawartość harmonicznych THDI i THDV
  • analiza harmonicznych
  • współczynnik szczytu crest napięcia i prądu



Dane techniczne

Wymiary

4 MODUŁY DIN

Sieć

1-FAZOWA, 3-FAZOWA

Wejście prądowe

PRZEZ PRZEKŁADNIK

W zestawie

CEWKI ROGOWSKIEGO

Producent

IME

Pomiar

ANALIZA HARMONICZNYCH, BŁĄD KOLEJNOŚCI FAZ, CZĘSTOTLIWOŚĆ, ENERGIA BIERNA, ENERGIA CZYNNA, LICZNIK CZASU PRACY, MOC, NAPIĘCIE, PRĄD, THD, WSPÓŁCZYNNIK MOCY, WSPÓŁCZYNNIK SZCZYTU

Wyjścia

IMPULSOWE

Komunikacja

RS485 BACNET, RS-485 MODBUS

Montaż

NA SZYNĘ TH 35MM

Wyświetlacz

LCD 4 CYFRY

Podświetlenie

TAK
