EDS – System lokalizacji doziemień on-line

Producent: BENDER GmbH

Układ sieciowy: IT

Sieć: 3(N)AC, AC, AC/DC, DC

Napięcie zasilania: DC 24...240V, AC 24...240V

Napięcie znamionowe Un: 3(N)AC, AC, AC/DC 0...690V, DC 0...1000V

Komunikacja: MODBUS TCP, WEB SERWER

Kategoria: KONTROLA STANU IZOLACJI

Zastosowanie

sieci zasilające i sterownicze w przemyśle i na statkach
sprzęgnięte diodowo sieci DC na stacjach energetycznych
sieci użytkowane medycznie

Podstawowe cechy

lokalizacja doziemień podczas normalnej pracy sieci w systemie IT
kontrola sieci AC, DC i AC/DC
napięcie pracy: do DC 1000V i do AC 690V,
komunikacja bezpośrednio przez Modbus TCP,
konwertery do Modbus RTU, Profibus i przez przeglądarkę internetową

Opis działania

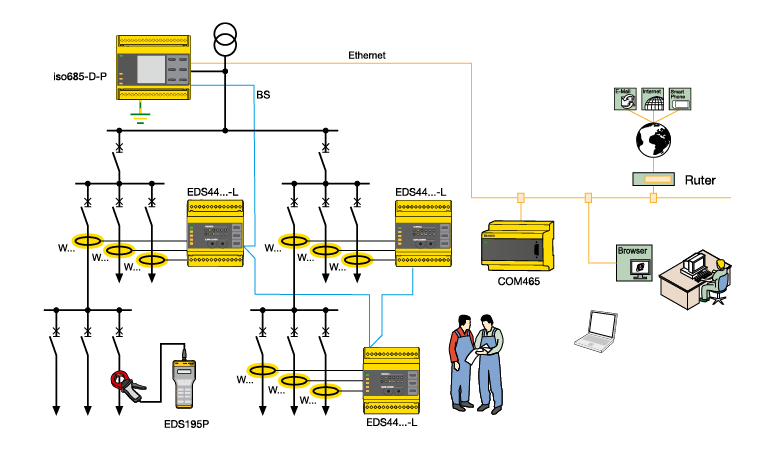

Zadaniem stacjonarnego systemu EDS jest ciągłe monitorowanie rezystancji izolacji sieci, a po wykryciu powstania doziemienia automatyczna lokalizacja uszkodzonego odpływu podczas normalnej pracy sieci (tzw. tryb online).

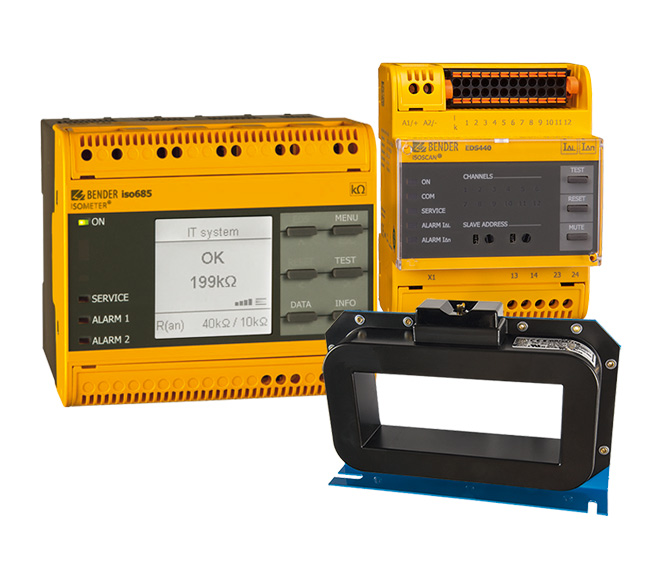

Podstawowe elementy systemu to:
– izometr iso685-x-P,
– ewaluator EDS44x,
– przekładniki pomiarowe.
Ponadto układ rozbudować można o elementy służące łatwiejszemu monitorowaniu instalacji: panel CP9xx i konwertery COM46x.

Lokalizacja doziemień w pracującej sieci jest możliwa także za pomocą przenośnego systemu EDS30… >.

Dane techniczne

Producent	BENDER GmbH
Układ sieciowy	IT
Sieć	3(N)AC, AC, AC/DC, DC
Napięcie zasilania	DC 24…240V, AC 24…240V
Napięcie znamionowe Un	3(N)AC, AC, AC/DC 0…690V, DC 0…1000V
Komunikacja	MODBUS TCP, WEB SERWER

Elementy systemu

Izometr iso685-x-P

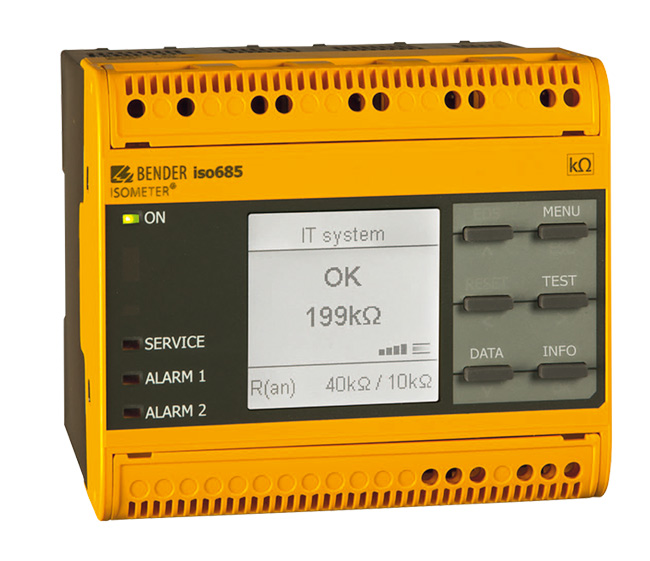

Izometr iso685-D-P

Przekaźnik iso685 dokonuje ciągłego pomiaru rezystancji izolacji pracującej sieci IT i aktywuje alarm, kiedy osiągnięta zostanie wartość alarmowa. Przy współpracy z ewaluatorami EDS44x oraz przekładnikami pomiarowymi przekaźnik tworzy system lokalizujący doziemiony odpływ.
Wszelkie nastawy dokonywane są za pomocą przycisków, ekranu oraz polskojęzycznego menu.

Ewaluatory EDS44x

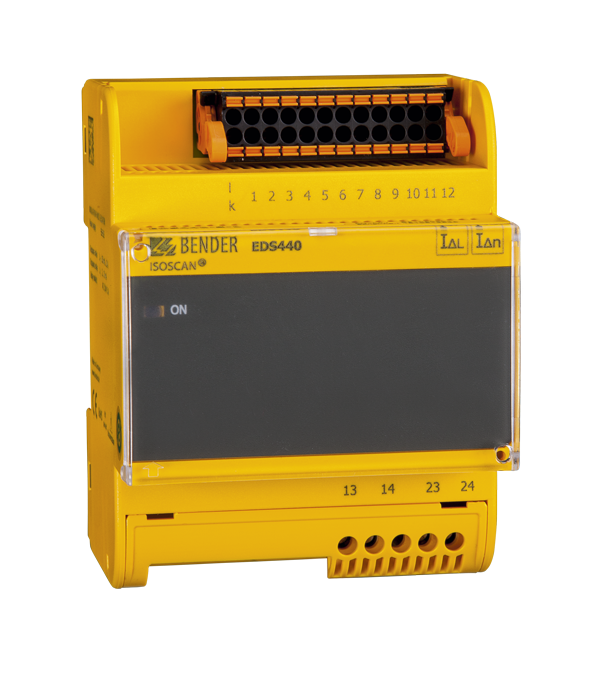

Ewaluator EDS440-L

Ich zadaniem jest wykrycie i zasygnalizowanie prądu testowego lokalizacji w jednym z 12 dołączonych przekładników pomiarowych. W jednym systemie może być połączonych magistralą 21 ewaluatorów EDS44x, co pozwala monitorować do 252 odpływów.
