EDS309x – Przenośny system lokalizacji doziemień

Producent: BENDER GmbH

Układ sieciowy: IT

Sieć: 3AC, AC, DC

Napięcie znamionowe Un: AC 0...690V, DC 0...1000V

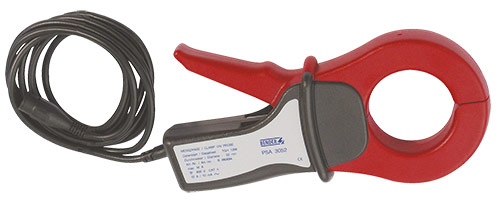

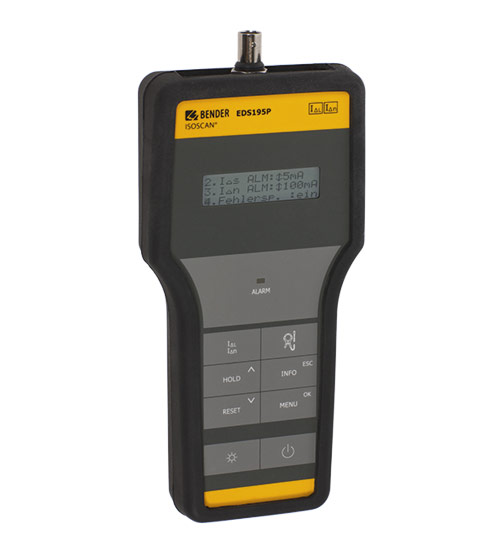

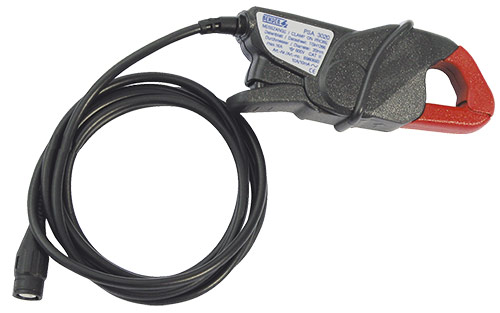

System EDS309x składa się z ewaluatora EDS195PM oraz z cęgów pomiarowych spełniających rolę przekładników pomiarowych. System może pracować całkowicie samodzielnie lub jako uzupełnienie systemu stacjonarnego, pozwalając na lokalizację doziemienia w sieciach DC, AC i 3AC.

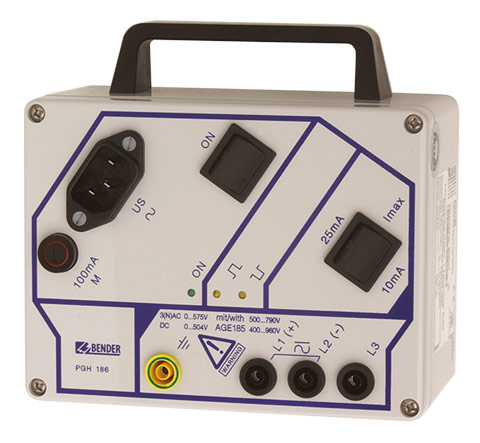

W przypadku pracy samodzielnej źródłem sygnału testowego jest PGH185.

W przypadku współpracy z systemem stacjonarnym, źródłem sygnału jest izometr iso685-x-P – wystarczy więc ewaluator z cęgami.

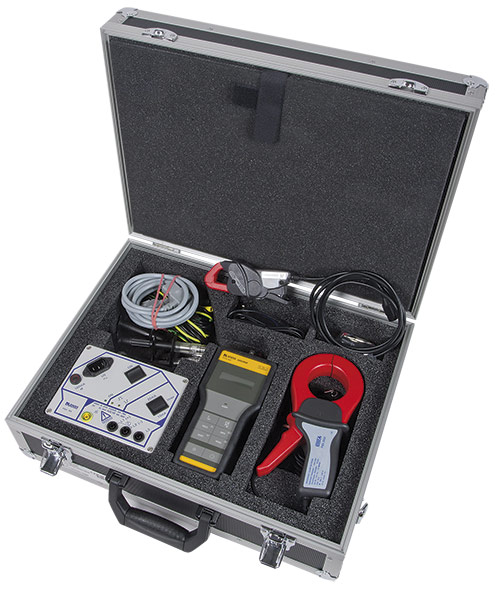

Cały system przechowywany jest w odpornej, aluminiowej walizce.



Dane techniczne

Producent

BENDER GmbH

Układ sieciowy

IT

Sieć

3AC, AC, DC

Napięcie zasilania

DC 230V (PGH185), DC 4×1,5V (EDS195PM)

Napięcie znamionowe Un

AC 0…690V, DC 0…1000V

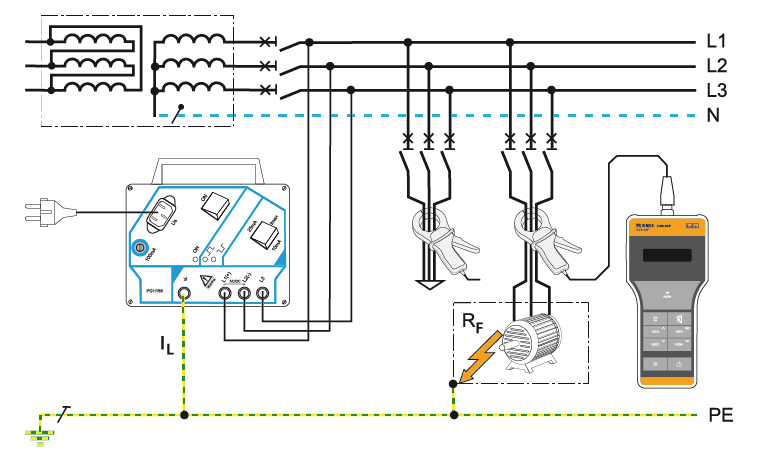

Schemat

EDS3090-schemat
