iso685 – Przekaźnik kontroli stanu izolacji

Producent: BENDER GmbH

Układ sieciowy: IT

Sieć: 3(N)AC, AC, AC/DC, DC

Napięcie zasilania: DC 24...240V, AC 24...240V

Napięcie znamionowe Un: 3(N)AC, AC, AC/DC 0...690V, DC 0...1000V

Komunikacja: BCOM, MODBUS RTU, MODBUS TCP, WEB SERWER

kontrola izolacji sieci IT AC, 3(N)AC 0…690V, DC 0…1000V
zakres napięć rozszerzany za pomocą przystawek
dwie nastawy alarmowe 1kΩ…10MΩ
połączenie metody pomiarowej AMP^PLUS i innych, zależnie do wybranego profilu
ciągła kontrola pojemności, napięcia i częstotliwości
wstępnie zdefiniowane profile pomiarowe odpowiadające wymaganiom różnych sieci
automatyczne dostosowywanie się do pojemności doziemnych sieci kontrolowanej
przycisk INFO do odczytu nastaw urządzenia i sieci
autotest z komunikatami alarmowymi
pamięć 1023 zdarzeń z datą i czasem
wyjście analogowe separowane galwanicznie
ciągła kontrola poprawności połączenia z siecią i PE
programowalne wejścia i wyjścia binarne i analogowe
dwa niezależne styki alarmowe
ekran graficzny LCD 127 x 127 punktów
wykres zmian rezystancji w wybranym zakresie czasu na ekranie urządzenia
menu i komunikaty w języku polskim
komunikacja: Modbus TCP/RTU, web serwer, BCOM

Dane techniczne

Producent	BENDER GmbH
Sieć	3(N)AC, AC, AC/DC, DC
Napięcie zasilania	DC 24…240V, AC 24…240V
Napięcie znamionowe Un	3(N)AC, AC, AC/DC 0…690V, DC 0…1000V
Komunikacja	BCOM, MODBUS RTU, MODBUS TCP, WEB SERWER
Montaż	MOCOWANIE ŚRUBAMI (przez zatrzask) 3 x M4, NA SZYNIE DIN (wg IEC60715)
Temperatura pracy	-25°C … +55°C, -40°C … +70°C (wersja W)

sieci zasilające AC, DC i AC/DC
sieci AC/DC z przetwornicami częstotliwości, falownikami, prostownikami i zasilaczami impulsowymi
systemy zasilania z UPS i bateriami akumulatorów
grzejniki ze sterowaniem fazowym mocy
sieci IT o dużych pojemnościach doziemnych

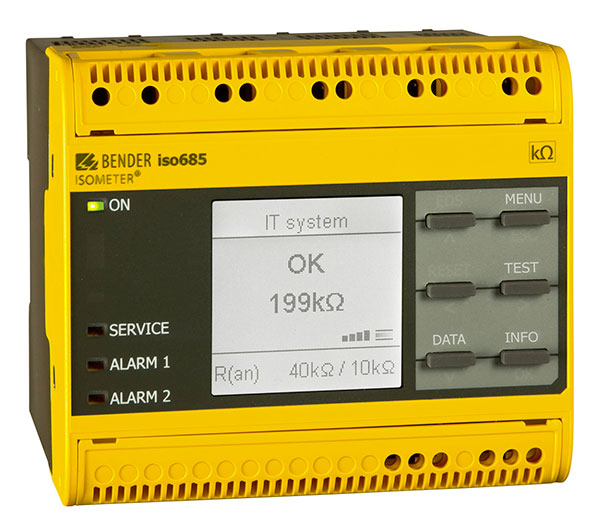

iso685-D – wersja podstawowa z ekranem LCD i przyciskami sterującymi

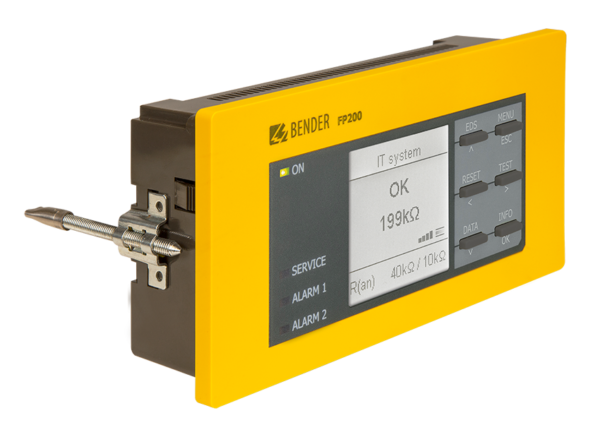

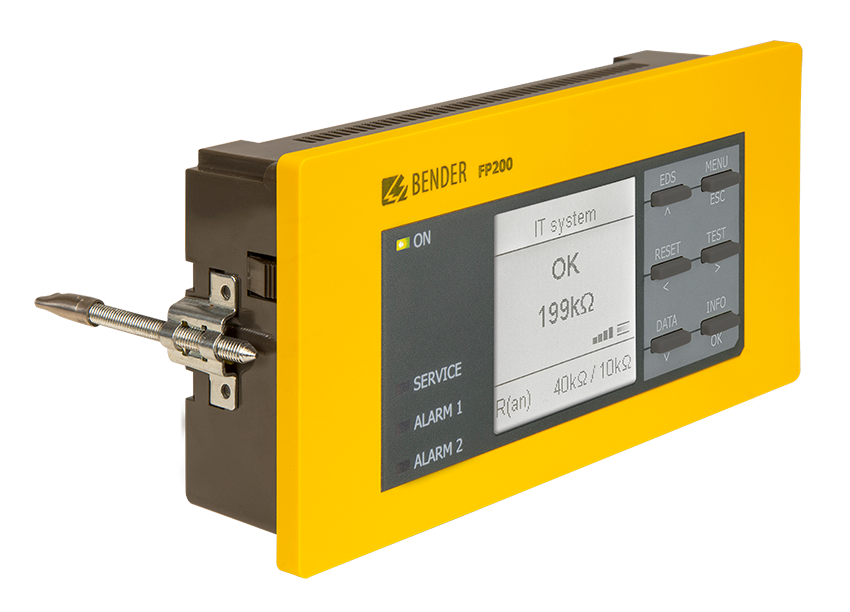

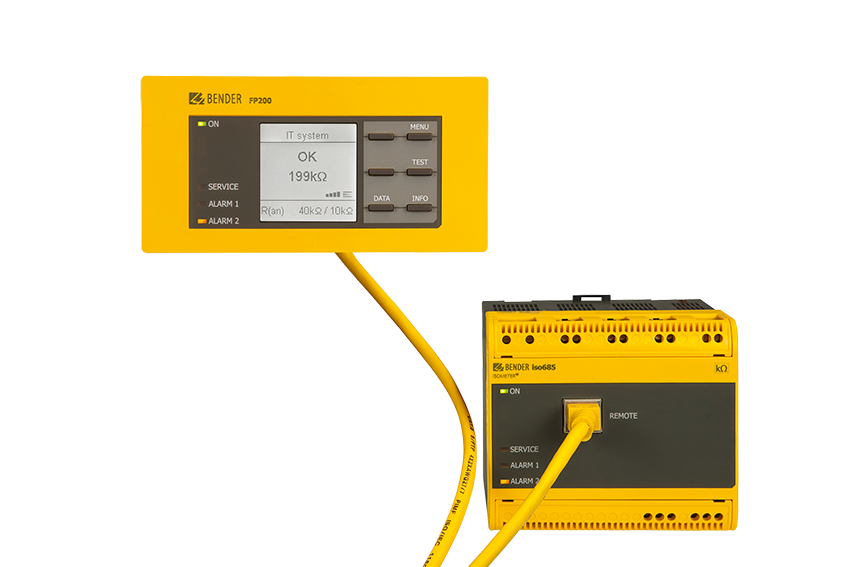

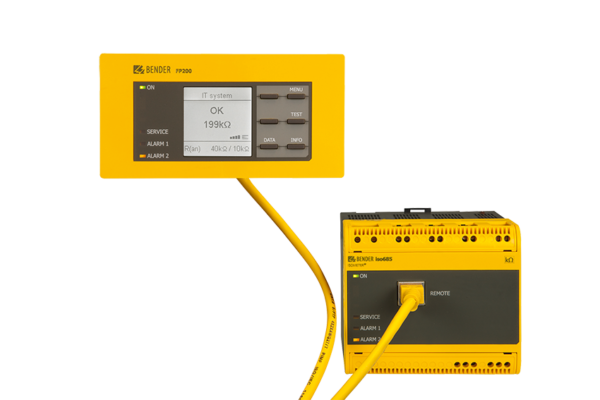

iso685-S – wersja przekaźnika bez ekranu i przycisków sterujących – do sterowania i odczytu służy panel FP200 dołączany przewodem
iso685-D-B – wersja iso685-D z funkcją automatycznej blokady pracy przekaźników w połączonych sieciach.
iso685-S-B – wersja iso685-S z funkcją automatycznej blokady pracy przekaźników w połączonych sieciach.
opcja „W” – wersja o podwyższonych parametrach odporności mechanicznej i klimatycznej.
