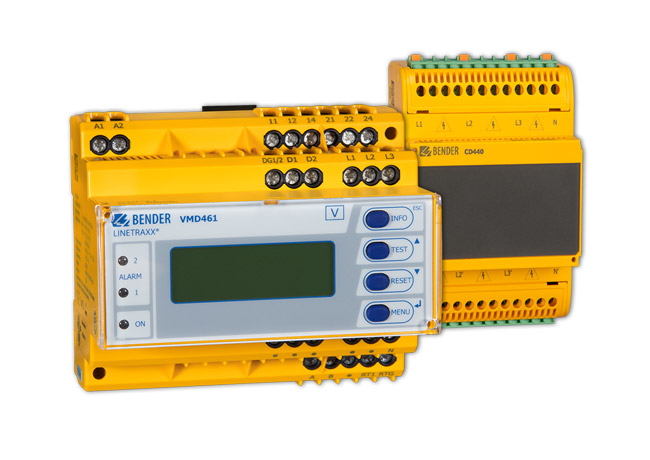

VMD461 Przekaźnik z przystawką CD440

W zastępstwie AGH505


Producent: BENDER GmbH

Układ sieciowy: IT

Sieć: 3AC, AC, DC

Napięcie zasilania: AC/DC 100...240V

Napięcie znamionowe Un: 1AC/3(N)AC 690V (z CD440), DC/1AC/3AC/3(N)AC 400V (bez CD440), DC/3AC 1200V (z CD440)

Komunikacja: RS485 BMS

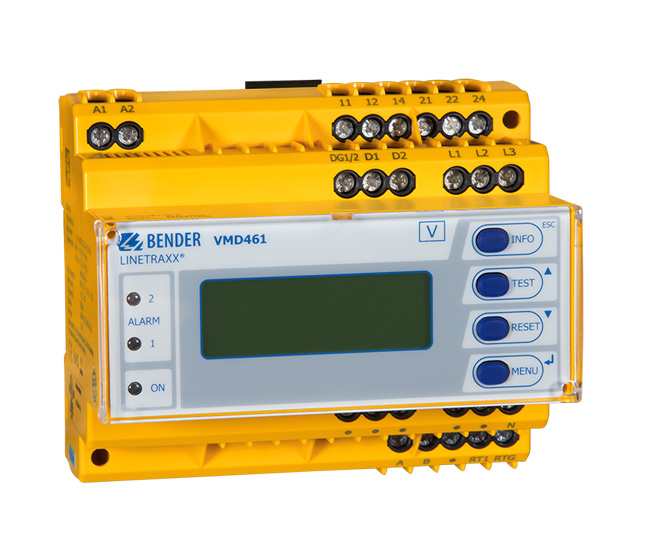

Podstawowym elementem kontroli izolacji sieci górniczej jest przekaźnik iso685 pracujący zgodnie z wymaganiami normy PN-EN61557-8. Przekaźnik VMD461 (z przystawką CD440) realizuje dodatkową funkcję: szybkie (< 100ms) wykrycie jednofazowego doziemienia <1kΩ. Razem urządzenia te tworzą kompletny system nadzoru stanu izolacji sieci górniczej.

Podstawowe cechy:

    • znamionowe napiÄ™cie VMD461:

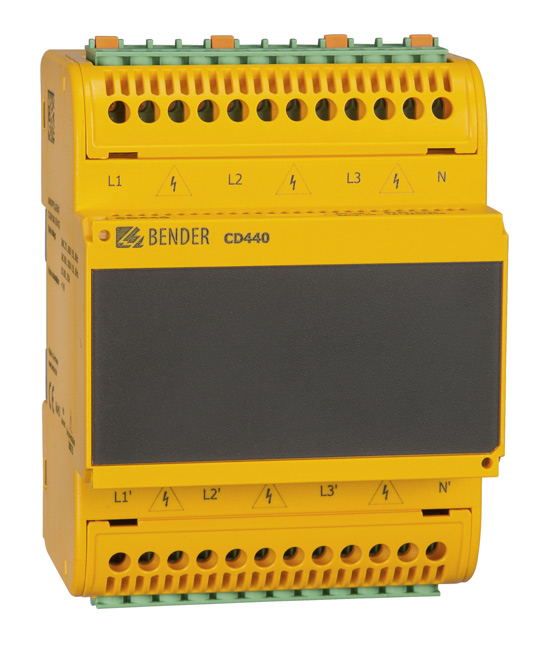

      – z przystawkÄ… CD440: DC/3AC 1200V, 1AC/3NAC 690V
      – bez przystawki CD440: DC/AC/3AC/3NAC 400V
    • napiÄ™cie zasilania: DC/AC 100…240V
    • tolerancja: ±25%
    • czas zadziaÅ‚ania: pół okresu (10ms dla sieci 50Hz)
    • temperatura pracy: -25°C…+55°C
    • przekaźnik wyjÅ›ciowy: 2 styki przeÅ‚Ä…czajÄ…ce
    • maksymalne napiÄ™cie styków: AC250V/DC300V
    • maksymalny prÄ…d Å‚Ä…czeniowy: 5A
    • dane pomiarowe dostÄ™pne w postaci kodów ANSI
    • port RS485
    • ekran LCD.

Dane techniczne

Producent

BENDER GmbH

Układ sieciowy

IT

Sieć

3AC, AC, DC

Napięcie zasilania

AC/DC 100…240V

Napięcie znamionowe Un

1AC/3(N)AC 690V (z CD440), DC/1AC/3AC/3(N)AC 400V (bez CD440), DC/3AC 1200V (z CD440)

Komunikacja

RS485 BMS

Montaż

NA SZYNIE DIN (wg IEC60715)

Temperatura pracy

-25°C … +55°C
