AGH150xx – Przystawka sprzęgająca

Producent: BENDER GmbH

Przystawki AGH150W i AGH150W-4 są przeznaczone do rozszerzania zakresu napięć znamionowych pracy przekaźników kontroli izolacji serii iso685…, IRDH… i IR… .
Przystawka jest dołączana do sieci kontrolowanej dwoma zaciskami (L1, L2) a do przekaźnika jednym zaciskiem (AK).

Podstawowe cechy:

  • AGH150W: napięcia nominalne AC 0…1150V / DC 0…1100V
  • AGH150W-4: napięcia nominalne AC 0…1150V / DC 0…1760V
  • stopień ochrony: elementy wewnętrzne IP30, zaciski IP20
  • temperatura pracy: -10°C …+55°C
  • klasa klimatyczna: 3K5
  • sposób łączenia: zaciski śrubowe
  • położenie w pracy: dowolne
  • masa: 900g

Dane techniczne

Producent

BENDER GmbH

Sieć

AC, DC

Napięcie znamionowe Un

AC 0…1150V/DC 0…1100V (AGH150W), AC 0…1150V/DC 0…1760V (AGH150W-4)

Montaż

ZACISKI ŚRUBOWE

Temperatura pracy

-10°C … +55°C

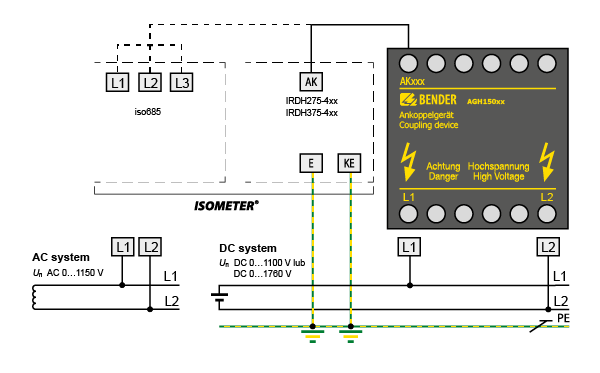

Schemat

AGH150xx
