AGH204S-4 Przystawka sprzęgająca
Producent: BENDER GmbH
Sieć: 3(N)AC, AC
Napięcie znamionowe Un: AC, 3(N)AC 0...1300V, AC, 3(N)AC 0...1650V
AGH204S-4 to przystawka do rozszerzania zakresu napięć pracy izometrów:
- w sieci bez przeksztaÅ‚tnika energoelektronicznego do: UN=3AC 0…1650V (maksymalnie 1000V DC)
- w sieci z przekształtnikiem energoelektronicznym do:
UN=3AC 0…1300V (maksymalny impuls napiÄ™ciowy za prostownikiem lub na obwodzie poÅ›redniczÄ…cym DC 1840V).
Podstawowe cechy:
- napięcie testowe: 12kV/3
- zakres czÄ™stotliwoÅ›ci: 50…400Hz
- przekrój przewodów poÅ‚Ä…czeniowych: drut 0,2…4mm2, linka 0,2…2,5mm2
- stopień ochrony: obudowa IP30, zaciski IP20
- montaż: szyna DIN EN60715/IEC60715
- sposób łączenia: zaciski śrubowe
- położenie w pracy: dowolne
- masa: 1 350g
- temperatura pracy: -10°C…+55°C
- klasa klimatyczna: 3K5.
Dane techniczne
| Producent | BENDER GmbH |
|---|---|
| Sieć | 3(N)AC, AC |
| NapiÄ™cie znamionowe Un | AC, 3(N)AC 0…1300V, AC, 3(N)AC 0…1650V |
| CzÄ™stotliwość | 50…400 HZ |
| Montaż | NA SZYNIE DIN (wg IEC60715), ZACISKI ŚRUBOWE |
| Temperatura pracy | -10°C … +55°C |

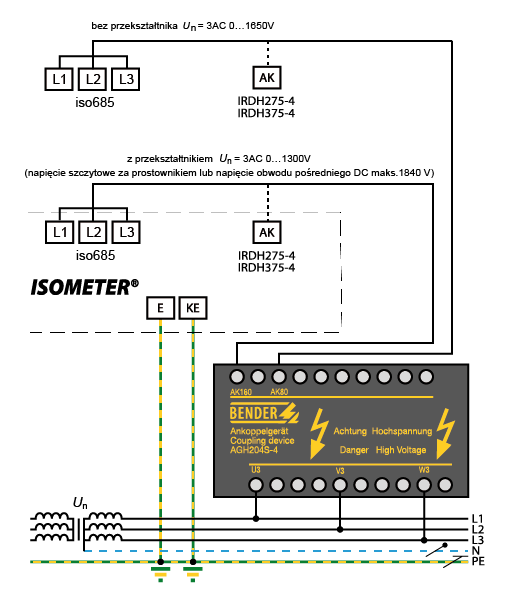

Schemat
Do pobrania
