RCMS – System monitorowania prądów różnicowych

Producent: BENDER GmbH

Układ sieciowy: TN, TT

Prądy: AC, gładkie DC, pulsujące DC

Napięcie zasilania: DC 16...94V, AC/DC 70...300V, AC 16...72V

Komunikacja: MODBUS, PROFIBUS, TCP/IP

Kategorie: KONTROLA STANU IZOLACJI, UKŁADY MEDYCZNE IT

Podstawowe cechy

system stacjonarny
ciągłe monitorowanie prądów upływu AC, pulsujących i gładkich DC
pomiar wartości TrueRMS prądu 0…2kHz z analizą harmonicznych
pomiar co 180ms dla każdego z 1080 kanałów
pomiar niezależny od napięcia i prądu sieci kontrolowanej
ciągła kontrola przekładników pomiarowych
rejestracja zdarzeń z datą i godziną wystąpienia
komunikacja magistralami Profibus, Modbus, TCP/IP.

Opis działania

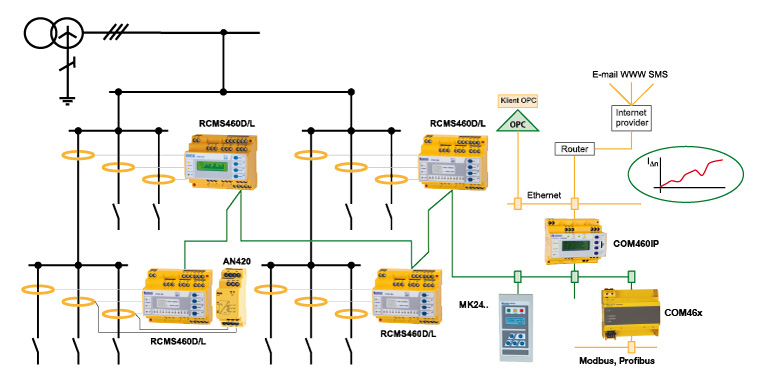

Podstawę systemu stanowi ewaluator RCMS460 kontrolujący cyklicznie w czasie <180ms do 12 przekładników różnicowoprądowych. Alarmowa wartość prądu różnicowego jest ustawiana indywidualnie w każdym z kanałów pomiarowych w zakresie częstotliwości DC do 2kHz. Możliwa jest także analiza poszczególnych harmonicznych prądu (1.40) w każdym z kanałów pomiarowych.
Cały system umożliwia jednoczesną kontrolę 1080 odpływów. Przekroczenie wartości alarmowej jest sygnalizowane na ekranie LCD na ściance czołowej ewaluatora i przełączeniem przekaźnika sygnalizacyjnego. Informacja o alarmie jest także przekazywana magistralą RS485 do centralnego sterownika systemu, skąd mogą być dokonywane nastawy parametrów i testy poszczególnych elementów systemu. Informacja ta może być przekazana do systemu nadrzędnego przy pomocy protokołów PROFIBUS, Modbus lub TCP/IP.

Wersje ewaluatorów

Wersja RCMS460-D wyposażona jest w alfanumeryczny ekran LCD. Wykorzystywana jest wtedy, gdy lokalnie potrzebny jest dostęp do pełnej informacji o wszystkich urządzeniach pracujących w sieci. Możliwe są nastawy parametrów i odczyt wartości mierzonych z wszystkich urządzeniach w sieci BMS. W jednym systemie można zastosować kilka urządzeń RCMS4..-D.
W wersji RCMS460-L wykorzystywany jest dwucyfrowy siedmiosegmentowy wskaźnik LED pokazujący adres ewaluatora w sieci BMS. Mogą się na nim pojawić także kody błędów. Dwanaście diod LED pokazuje, w którym kanale osiągnięta została wartość alarmowa. Nastawy parametrów możliwe są tylko przez RCMS4..-D lub konwerter COM465IP.
Wersje RCMS490-D/RCMS490-L są identyczne, jak opisywane poprzednio. Dodatkowo posiadają one po jednym styku na każdy kanał pomiarowy – umożliwia to, np. wyłączenie uszkodzonego odpływu.

Dane techniczne

Producent	BENDER GmbH
Układ sieciowy	TN, TT
Prądy	AC, gładkie DC, pulsujące DC
Napięcie zasilania	DC 16…94V, AC/DC 70…300V, AC 16…72V
Komunikacja	MODBUS, PROFIBUS, TCP/IP

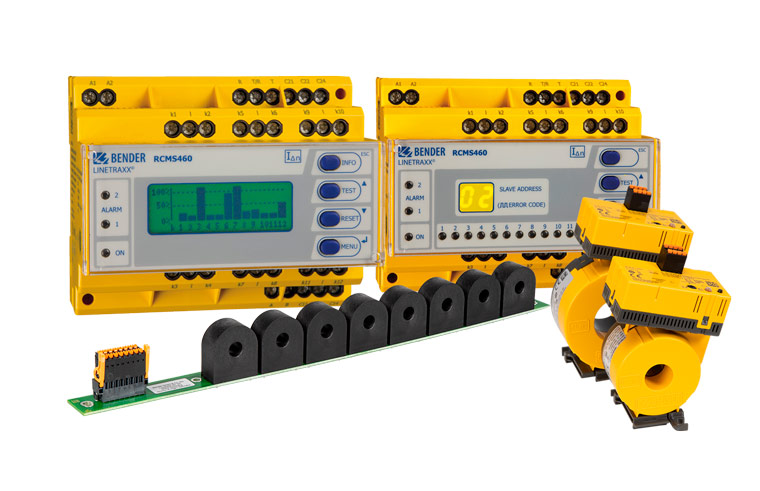

Elementy systemu

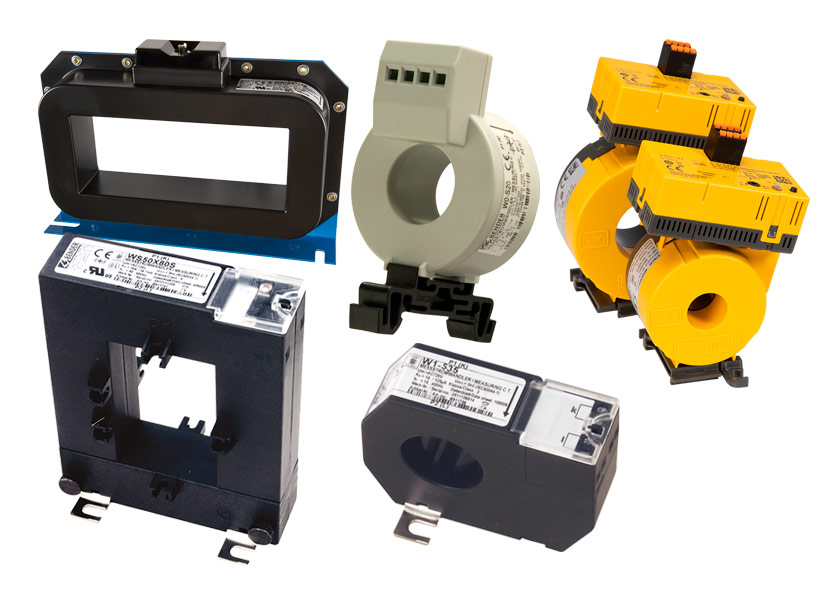

System RCMS składa się z jednego lub wielu ewaluatorów RCMS460/490 połączonych z przekładnikami pomiarowymi.

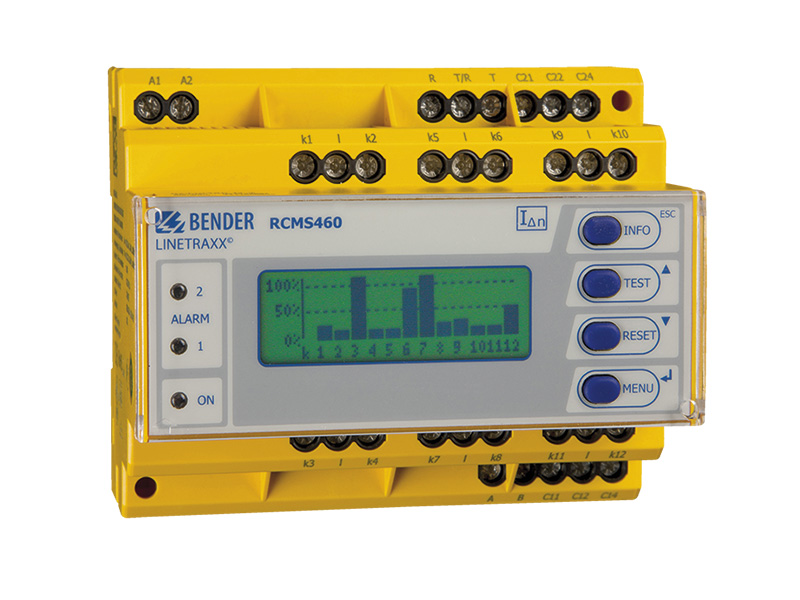

Ewaluatory RCMS460-D

RCMS460-D

Ta wersja wyposażona jest w alfanumeryczny ekran LCD. Wykorzystywana wtedy, gdy lokalnie potrzebny jest dostęp do pełnej informacji o wszystkich urządzeniach pracujących w sieci. Możliwe są nastawy parametrów i odczyt wartości mierzonych z wszystkich ewaluatorów RCMS460/490 w sieci BMS. Można użyć kilku urządzeń RCMS4…-D w jednym systemie.

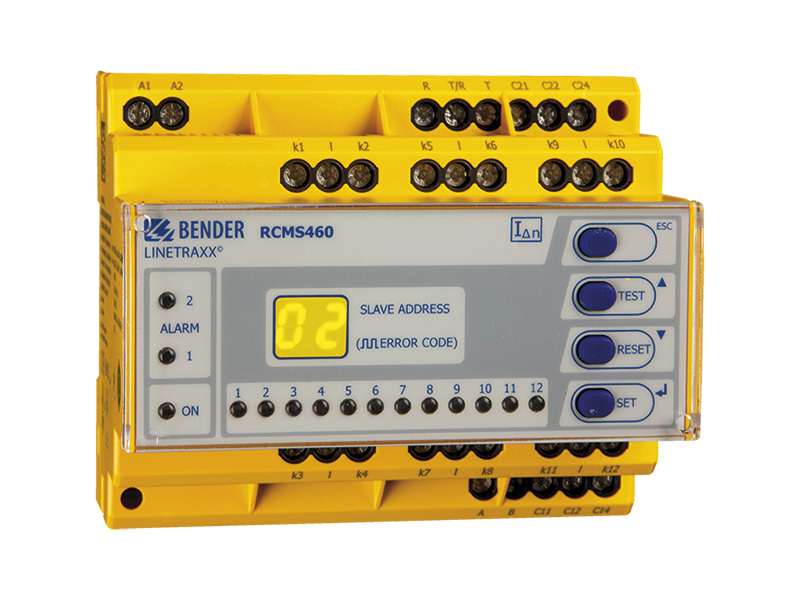

Ewaluatory RCMS460-L

RCMS460-L

W tej wersji wykorzystywane jest dwucyfrowy siedmiosegmentowy wskaźnik LED pokazujący adres ewaluatora w sieci BMS. Mogą się na nim pojawić także kody błędów. Dwanaście diod LED pokazuje, w którym kanale osiągnięta została wartość alarmowa. Nastawy parametrów możliwe są tylko przez RCMS4…-D lub konwertery serii COM46x.

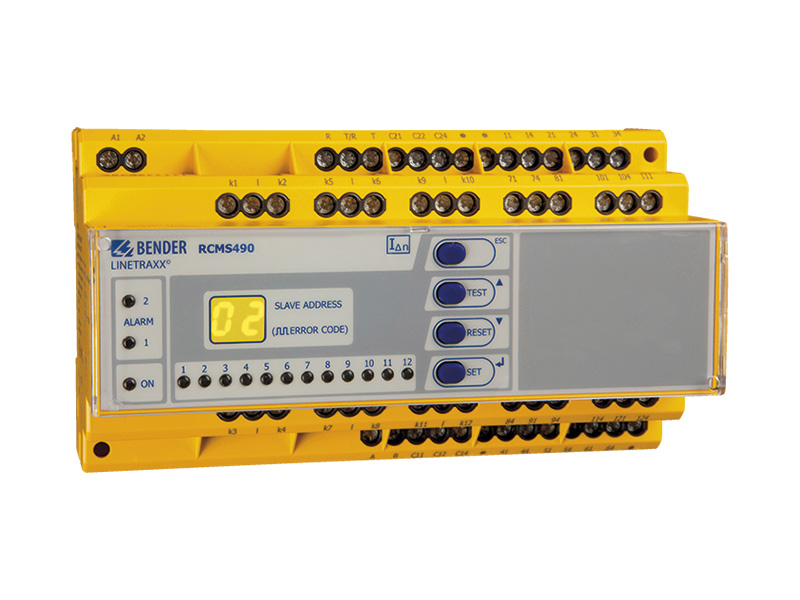

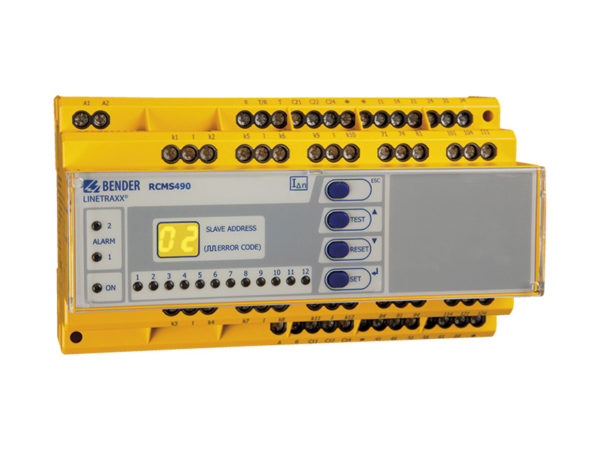

Ewaluatory RCMS490-D/RCMS490-L

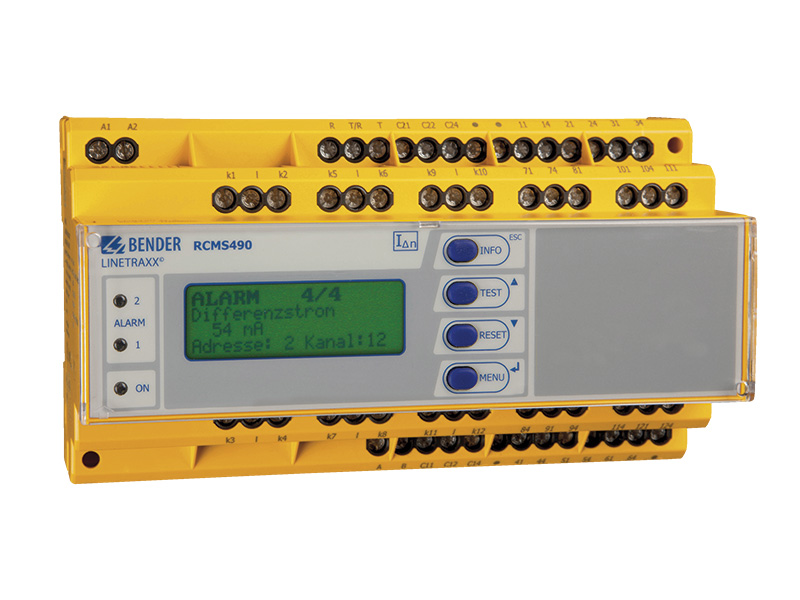

RCMS490-D

Funkcje tych wersji są identyczne, jak opisywane poprzednio. Dodatkowo posiadają one po jednym styku na każdy kanał pomiarowy – umożliwia to, np. wyłączenie uszkodzonego odpływu.
