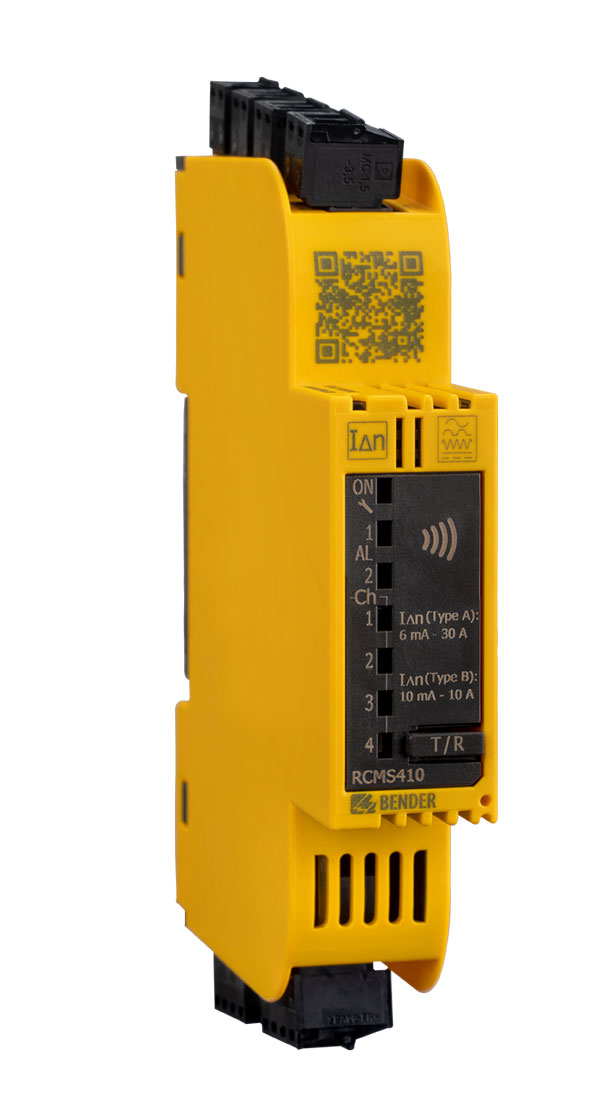

RCMS410 Przekaźnik różnicowoprądowy typu A/F/B i B+

NOWOŚĆ


Producent: BENDER GmbH

Układ sieciowy: TN, TT

Napięcie zasilania: DC 24V

Prądy: AC, gładkie DC, pulsujące DC

Komunikacja: NFC, wejścia cyfrowe, RS-485 MODBUS

  • czuÅ‚y na prÄ…d przemienny, pulsujÄ…cy staÅ‚y i gÅ‚adki staÅ‚y przekaźnik różnicowoprÄ…dowy typu A/F/B i B+ zgodnie z IEC 62020-1 (w zależnoÅ›ci od dołączonego przekÅ‚adnika pomiarowego i włączonych funkcji moduÅ‚u)
  • cztery niezależne kanaÅ‚y pomiarowe
  • tryby pomiarowe dla każdego kanaÅ‚u: nadprÄ…dowy (standard), podprÄ…dowy lub okienkowy (wartość poza ustawionym zakresem); każdy kanaÅ‚ może opcjonalnie być ustawiony jako wejÅ›cie cyfrowe
  • jedno wejÅ›cie cyfrowe, jedno wejÅ›cie/wyjÅ›cie cyfrowe i jedno wielofunkcyjne wyjÅ›cie cyfrowe/analogowe
  • pomiar wartoÅ›ci r.m.s
  • różnicowy prÄ…d roboczy:
    – typ A: 6 mA…30 A
    – typ F: 6 mA…30 A (15Hz…20 kHz)
    – typ B/typ B+: 10 mA…10 A (tylko z aktywnym moduÅ‚em funkcyjnym B „Pomiar AC/DC i ocena wartoÅ›ci”)
  • niezależnie oceniane wartoÅ›ci AC/DC (RMS), AC, DC
  • ostrzeżenie: 10…100% różnicowego prÄ…du roboczego
  • napiÄ™cie zasilania 24 V DC
  • dioda LED sygnalizujÄ…ca alarm dla każdego kanaÅ‚u
  • diody LED sygnalizujÄ…ca alarm oraz stan urzÄ…dzenia
  • wyłączalna pamięć błędu
  • interfejs RS-485 z Modbus/RTU
  • interfejs NFC do ustawienia parametrów urzÄ…dzenia poprzez smartfon z aplikacjÄ… Bender Connect – w stanie zasilonym i niezasilonym
  • ciÄ…gÅ‚a kontrola połączenia przekÅ‚adnika pomiarowego
  • rozbudowane funkcje dostÄ™pne po włączeniu modułów funkcyjnych:
    – analiza harmoniczna (FFT),
    – pomiar czuÅ‚y na prÄ…d AC/DC i ocenianie wartoÅ›ci,
    – dołączenie zewnÄ™trznego przekÅ‚adnika typu A.

Dane techniczne

Producent

BENDER GmbH

Układ sieciowy

TN, TT

Napięcie zasilania

DC 24V

PrÄ…dy

AC, gładkie DC, pulsujące DC

Komunikacja

NFC, wejścia cyfrowe, RS-485 MODBUS

Montaż

NA SZYNIE DIN (wg IEC60715)

Temperatura pracy

-40°C … +70°C

Zastosowanie

  • Pomiar i analiza prÄ…dów różnicowych, prÄ…dów zwarciowych i prÄ…dów znamionowych obciążeÅ„ i instalacji
  • Monitoring prÄ…dów różnicowych instalacji i urzÄ…dzeÅ„ elektrycznych jako alternatywa dla weryfikacji okresowej
  • Rozpoznawanie stopniowego pogarszania siÄ™ izolacji w celu wsparcia konserwacji zapobiegawczej
  • Monitoring prÄ…dów stwarzajÄ…cych zagrożenie pożarowe w miejscach szczególnie na nie narażonych

Schematy

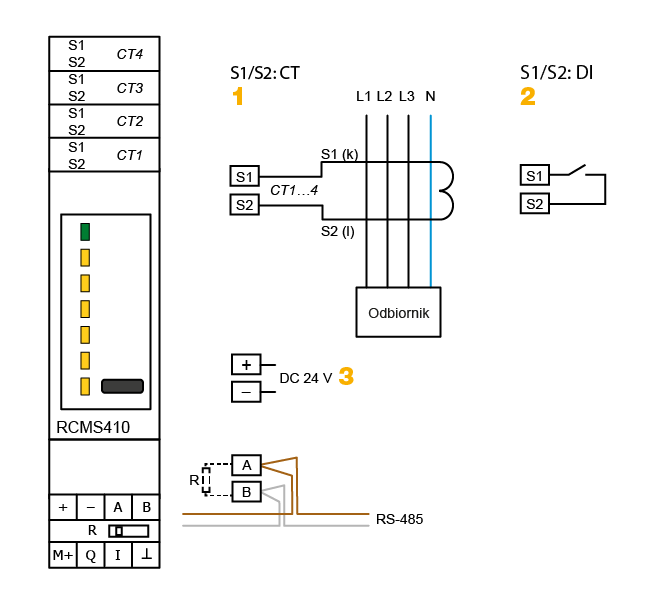

RCMS410 - schemat połączeń
  1. S1/S2 CT – Połączenie pomiarowego przekładnika prądowego
  2. S1/S2 DI – CT1…4 jako wejścia cyfrowe
  3. DC 24 V – Urządzenie pracuje z napięciem zasilania 24VDC. Połączenie znajduje się w dolnej części urządzenia.

RCMS410 i wszystkie połączone urządzenia CTUB102-CTBCxx muszą być zasilane z tej samej części sieci.

Upewnij się, że zasilanie 24 V DC zostało poprawnie podłączone. W przeciwnym razie RCMS410 może zostać zniszczony.

Dla zastosowań UL:

  • stosować wyłącznie przewody miedziane 60/75 °C !
  • powinny być stosowane tylko zasilacze w klasie ochronnoÅ›ci 2 lub 3.
