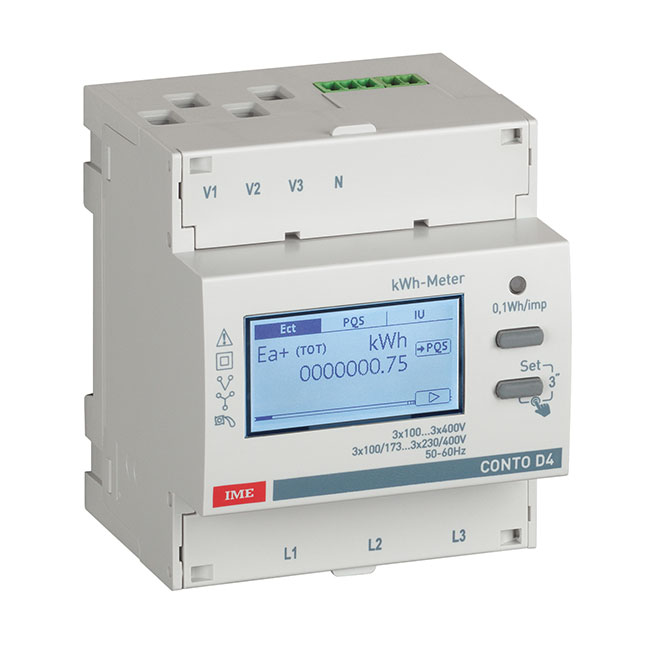

CONTO D4-Pt Liczniki energii z MID w. 2020
Sieć: 3-FAZOWA
Zgodność z normą MID: TAK
Komunikacja: M-BUS, RS-485 MODBUS
Producent: IME
Wejście prądowe: PRZEZ PRZEKŁADNIK
Wyjścia: IMPULSOWE
Licznik trójfazowy do pomiaru pośredniego z certyfikatem MID
- licznik energii elektrycznej
- producent: IME SpA
- do sieci 3-fazowej
- pomiar pośredni 5A
- legalizacja MID
- pomiar energii czynnej kl. 1/B i biernej kl. 2
- pomiar mocy średniej i mocy średniej maksymalnej
- dwukierunkowy pomiar energii czynnej
- programowalne przekładnie przekładników prądowych i napięciowych
- komunikacja MBus, RS485/Modbus
- 2 taryfy lub wejście impulsowe
- szerokość 4 moduły DIN
- możliwość plombowania obudowy
- 2 lata gwarancji
Dane techniczne
| Sieć | 3-FAZOWA |
|---|---|
| Zgodność z normą MID | TAK |
| Komunikacja | M-BUS, RS-485 MODBUS |
| Producent | IME |
| Wejście prądowe | PRZEZ PRZEKŁADNIK |
| Napięcie | 100-480V (FAZA-FAZA) |
| Typ pomiaru | ENERGIA CZYNNA I BIERNA |
| Wyjścia | IMPULSOWE |
| Waga impulsów | 1 imp/1000/100/10/1/0.1/0.01kWh |
| Częstotliwość | 50-60 HZ |
| Zakres prądowy | 0,005-6A |
| Prąd bazowy | 5A |
| Wymiary | 4 MODUŁY DIN |
| Wyświetlacz | LCD 7+2 CYFRY |
| Sygnalizacja poboru / dioda LED | TAK |
| Podświetlenie | TAK |
| Montaż | NA SZYNĘ TH 35MM |
| Temperatura pracy | -25°C … +55°C |
Komunikacja
| Wyjście impulsowe | CE4TB0PMID |
| Wyjście impulsowe: | do wyboru 1imp/1Wh-10Wh-100Wh-1kWh-10kWh
1imp/10varh-100varh-1kvarh-10kvarh |
| Czas trwania impulsu: | do wyboru 50-100-200-300-400-500 ms |
| Komunikacja M-Bus | CE4TBMTMID |
| Protokół: | M-Bus, standard EN13757-3 |
| Prędkość transmisji: | do wyboru: 300-600-1.200-2.400-4.800-9.600 bit/s |
| ModBus | CE4TBDTMID |
| Typ magistrali: | RS485 3-przewodowy |
| Protokół: | MODBUS RTU |
| Prędkość transmisji: | 4800-9600-19200-38400 bit/s |
| Czas odpowiedzi: | ≤200ms |
| Zakres adresów: | 1…255 |
| Maksymalne obciążenie magistrali: | 32 liczniki (do 255 za pomocą wzmacniacza sygnału) |
| Zasięg | ≤1200m |
Schematy

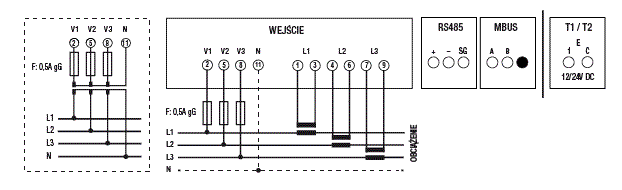

| Układ 3-fazowy 4-przewodowy
|

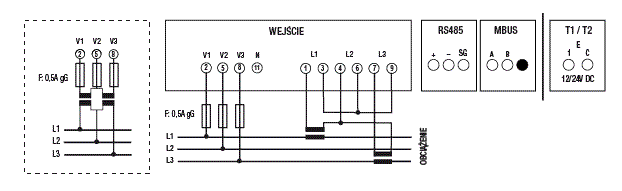

| Układ 3-fazowy 3-przewodowy
|

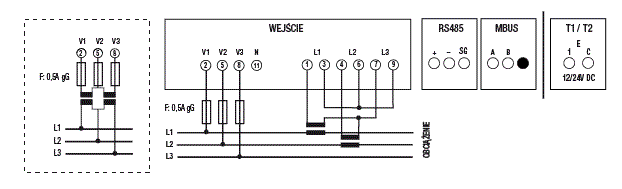

| Układ 3-fazowy 3-przewodowy
|
