PRO380-CT Licznik energii z MID
Sieć: 3-FAZOWA
Zgodność z normą MID: TAK
Komunikacja: M-BUS, RS-485 MODBUS
Producent: INEPRO METERING
Wejście prądowe: PRZEZ PRZEKŁADNIK
Wyjścia: IMPULSOWE
Licznik energii trójfazowy do pomiaru półpośredniego z MID
- licznik energii elektrycznej
- producent: INEPRO Metering
- do sieci 3-fazowej 3- lub 4-przewodowej
- pomiar półpośredni przez przekładniki prądowe
- montaż na szynie DIN
- pomiary: energia czynna, bierna, pobrana i oddana, prąd, napięcie, moc
- wyjście: impulsowe, bez komunikacji, z komunikacją M-Bus, z komunikacją ModBus
- obudowa: 4 moduły DIN (możliwość plombowania)
- dokładność: klasa 1/B (EN50470-3)
- dodatkowe funkcje: 2 taryfy, wskazania I, U, P, Q, S, cosφ, Hz
- zasilanie z układu pomiarowego
- legalizacja MID
- ustawiane niebieskie podświetlenie
- 5 lat gwarancji
Dane techniczne
Sieć | 3-FAZOWA |
---|---|
Zgodność z normą MID | TAK |
Komunikacja | M-BUS, RS-485 MODBUS |
Producent | INEPRO METERING |
Wejście prądowe | PRZEZ PRZEKŁADNIK |
Zakres prądowy | 0,006-6A |
Prąd bazowy | 1,5A |
Typ pomiaru | ENERGIA CZYNNA I BIERNA |
Wyjścia | IMPULSOWE |
Waga impulsów | 1 imp/10000/1000/100/10/1/0.1/0.01 kWh |
Napięcie | 230/400V AC |
Częstotliwość | 45-60 HZ |
Wymiary | 4 MODUŁY DIN |
Montaż | NA SZYNĘ TH 35MM |
Wyświetlacz | LCD 8 CYFR |
Sygnalizacja poboru / dioda LED | TAK |
Podświetlenie | TAK |
Temperatura pracy | -25°C … +55°C |
Komunikacja
Numer artykułu | Komunikacja | Taryfy |
0258 PRO380-S | SO | x |
0259 PRO380-Mb | M-Bus | 2 |
0260 PRO380-Mod | ModBus | 2 |
M-Bus | PRO380-Mb |
Typ magistrali: | M-Bus |
Protokół: | EN13757-3 |
Prędkość transmisji: | 300, 600, 1200, 2400, 4800 oraz 9600 |
Kabel: | JYSTY (nx2x0.8) |
Maksymalne obciążenie magistrali: | 64 liczniki |
Zasięg: | ≤1000m 64 szt. |
ModBus | PRO380-Mod |
Typ magistrali: | RS485 |
Protokół: | MODBUS RTU z CRC 16 bitów |
Prędkość transmisji: | 1200, 2400, 4800, 9600 |
Zakres adresów: | 0-247 |
Maksymalne obciążenie magistrali: | 60 liczników |
Zasięg | ≤1000m |
Schematy

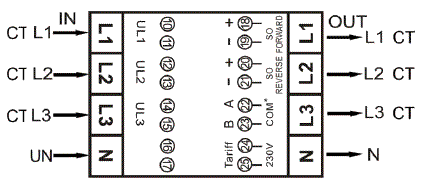

Układ 3-fazowy 4-przewodowy
Wejścia dla przekładników prądowych
CT1 (in) zacisk ”k” lub ”s1” – CT1 (out) zacisk ”l” lub „s2”
CT2 (in) zacisk ”k” lub „s1” – CT2 (out) zacisk ”l” lub „s2”
CT3 (in) zacisk ”k” lub „s1” – CT3 (out) zacisk ”l” lub „s2”
UN (in) Wejście N – UN (out) Wyjście N
10 – UL1
12 – UL2
14 – UL3
16/17 niewykorzystane
18/19 Wyjście impulsowe (S0) pobór energii
20/21 Wyjście impulsowe (S0) oddawanie energii
22/23 Wyjście komunikacji M-Bus/ModBus
24/25 Wejście zmiany taryfy (230V)

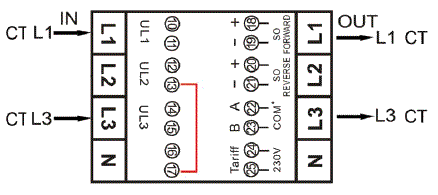

Wejścia dla przekładników prądowych
CT1 (in) zacisk ”k” lub ”s1” – CT1 (out) zacisk ”l” lub „s2”
CT2 (in) zacisk ”k” lub „s1” – CT2 (out) zacisk ”l” lub „s2”
CT3 (in) zacisk ”k” lub „s1” – CT3 (out) zacisk ”l” lub „s2”
UN (in) Wejście N – UN (out) Wyjście N
10 – UL1
12 – UL2
14 – UL3
13 podłączyć do zacisku 17
18/19 Wyjście impulsowe (S0) pobór energii
20/21 Wyjście impulsowe (S0) oddawanie energii
22/23 Wyjście komunikacji M-Bus/ModBus
24/25 Wejście zmiany taryfy (230V)
Do pobrania
- karta katalogowa licznika energii PRO380-CT M-Bus (pdf, 445Kb)
- karta katalogowa licznika energii PRO380-CT ModBus (pdf, 443Kb)
- karta katalogowa licznika energii PRO380-S-CT (pdf, 443Kb)
- licznik energii PRO380 – instrukcja obsługi do wersji oprogramowania 1.18 (pdf, 1MB)
- licznik energii PRO380 – instrukcja obsługi do wersji oprogramowania 2.18-2 (pdf, 4MB)
- licznik energii PRO380 – deklaracja zgodności z normami UE (pdf, 1Mb)
- licznik energii PRO380 – rejestry Modbus V1.14 (xlsx)
- licznik energii PRO380 – rejestry Modbus V1.18 (pdf)
- oprogramowanie do konfiguracji licznika PRO380 (zip, 198Kb)
