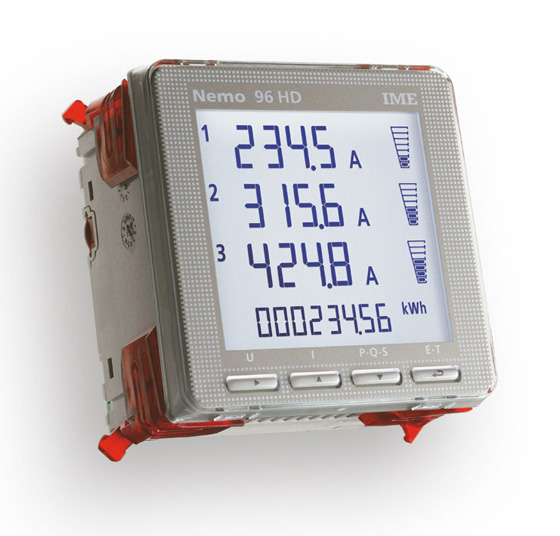

NEMO 96HD Miernik parametrów sieci
Dowolna konfiguracja poprzez Nemo MD (do 4)
Montaż: TABLICOWY
Wymiary: 96x96 mm
Sieć: 1-FAZOWA, 3-FAZOWA
Wejście prądowe: PRZEZ PRZEKŁADNIK
Producent: IME
Wyjścia: KONFIGUROWALNE
Komunikacja: KONFIGUROWALNA
Do sieci 1-fazowej (50…290V) i 3-fazowej nn (80…500V) 3- i 4-przewodowej
Podłączenie przez przekładniki prądowe i/lub napięciowe
Programowalne przekładnie przekładników prądowych i napięciowych
Pomiar energii czynnej w klasie 0,5
Wskaźnik błędu kolejności podłączenia faz
Wyświetlacz LCD podświetlany
Montaż tablicowy 96×96 mm

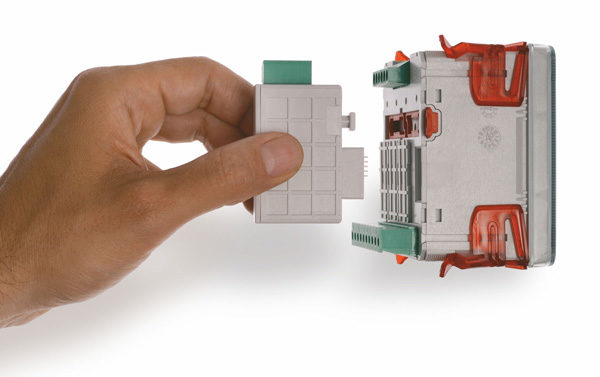

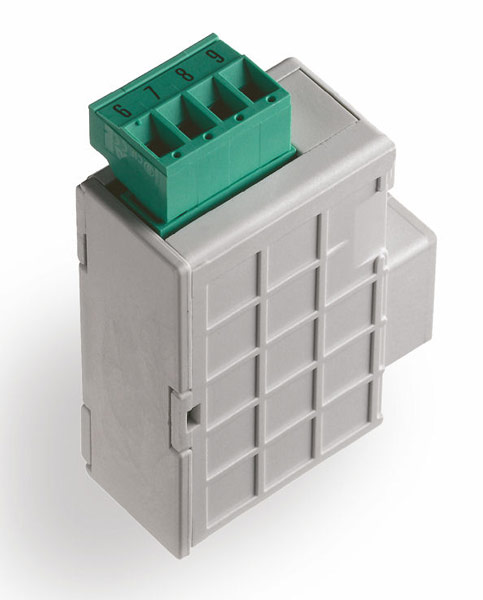

Możliwość rozbudowy poprzez dodatkowe moduły Nemo MD (do 4)
Mierzone wartości:
- napięcie fazowe i międzyfazowe
- wartości minimalne i maksymalne napięć
- prąd fazowy i przewodu neutralnego
- prąd średni i wartość maksymalna prądu średniego
- średnia prądów fazowych (I1+I2+I3/3)
- częstotliwość
- moce: 3-fazowa, fazowa, średnia (czynna, bierna, pozorna)
- wartość maksymalna mocy średniej (czynna, bierna, pozorna)
- współczynnik mocy (fazowy – 3-fazowy)
- energia czynna i bierna pobrana (całkowita i częściowa)
- energia czynna i bierna oddana
- licznik czasu pracy
- THDV i THDI
Dane techniczne
| Montaż | TABLICOWY |
|---|---|
| Wymiary | 96×96 mm |
| Sieć | 1-FAZOWA, 3-FAZOWA |
| Wejście prądowe | PRZEZ PRZEKŁADNIK |
| Producent | IME |
| Pomiar | BŁĄD KOLEJNOŚCI FAZ, CZĘSTOTLIWOŚĆ, ENERGIA BIERNA, ENERGIA CZYNNA, LICZNIK CZASU PRACY, MOC, NAPIĘCIE, PRĄD, TEMPERATURA (IF96016), THD, WSPÓŁCZYNNIK MOCY |
| Wyjścia z Nemo MD | ALARMOWE (z IF96005), ALARMOWE + REJESTRY ZLICZAJĄCE IMPULSY (z IF96010/IF96011), ANALOGOWE (z IF96004), IMPULSOWE (z IF96003) |
| Komunikacja z Nemo MD | BACNET (z IF96014), ETHERNET (z IF96015), LONWORKS (z IF96009), M-BUS (z IF96013), PROFIBUS (z IF96007A), RS232 (z IF96002), RS485 + PAMIĘĆ (z IF96012), RS485 MODBUS (z IF96001) |
| Wyświetlacz | LCD 4 CYFRY |
| Podświetlenie | TAK |
