Filtry aktywne z serii ELEKTRA DynamiX

Kompletne rozwiązanie dla obiektów przemysłowych, szpitalnych i usługowych

filtry aktywne firmy Elektra

Producent: ELEKTRA

Filtry aktywne firmy ELEKTRA to kompletne rozwiązanie dla obiektów, w których występują takie problemy jak:

  • asymetria obciążenia
  • dynamiczne zmiany zniekształcenia harmonicznych obciążenia
  • niski współczynnik mocy oraz obciążenia jednofazowe z wysokim poziomem harmonicznych prądu na przewodzie neutralnym.

Urządzenia posiadają modułową budowę umożliwiającą łatwe skalowanie.

Filtry aktywne firmy Elektra z serii DynamiX (pdf)

Najważniejsze cechy filtrów aktywnych ELEKTRA to:

  • możliwość filtrowania prądów do 300A dla pojedynczej szafy
  • obsługa układów 3-przewodowych oraz 4-przewodowych
  • kompensacja mocy biernej chwilowej
  • czas reakcji nawet do 25 µs
  • selektywne filtrowanie harmonicznych do 51. harmonicznej, z możliwością indywidualnego wyboru każdej harmonicznej
  • w systemach 4-przewodowych eliminowanie prądu w przewodzie neutralnym.

Zastosowanie:

  • wszelkie obiekty, w których występują urządzenia narażone na niekorzystne warunki sieciowe
  • przemysł tworzyw sztucznych
  • biurowce i centra handlowe
  • maszyny do produkcji przemysłowej
  • piece indukcyjne
  • systemy UPS
  • serwerownie.

Zasada działania

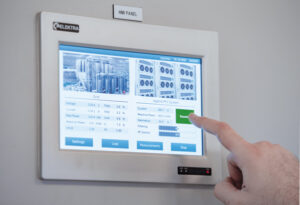

Filtry aktywne - panelObciążenia nieliniowe, takie jak prostowniki, sterowniki silników, systemy UPS, komputery i energooszczędne oświetlenie, pobierają z sieci prąd niesinusoidalny. Niesinusoidalny – zniekształcony harmonicznie – prąd powrotny powoduje podobne odkształcenie przebiegów napięcia. Harmoniczne napięcia i prądu powodują przeciążenie urządzeń, przegrzewanie kabli i przewodów, niepotrzebne wyzwalanie wyłączników prądu, uszkodzenie wrażliwych urządzeń oraz przegrzewanie transformatorów.

Aby zapobiec tym zjawiskom należy zastosować filtry aktywne, które mierzą (bezpośrednio lub pośrednio przez przekładniki prądowe) prąd pobierany przez obciążenie nieliniowe. Składowe harmoniczne mierzonego prądu są identyfikowane i przetwarzane cyfrowo za pomocą systemu wbudowanego w urządzeniu. Aktywny filtr harmonicznych syntetyzuje kształt prądu w sposób ciągły, który równoważy obciążenie i kompensuje składowe harmoniczne.
