PRO370D Licznik energii z MID 65A 2 taryfy
Sieć: 3-FAZOWA
Zgodność z normą MID: TAK
Komunikacja: M-BUS
Producent: INEPRO METERING
Wejście prądowe: BEZPOŚREDNIE
Wyjścia: IMPULSOWE
Liczniki trójfazowe do pomiaru bezpośredniego z certyfikatem MID
- licznik energii elektrycznej
- producent: INEPRO Metering
- do sieci 230/400V (trójfazowa-czteroprzewodowa)
- pomiar bezpośredni 65A
- pomiar energii czynnej
- 2 programowalne wyjścia impulsowe SO: 400/100/10/1/0.5/0.1 imp/kWh
- komunikacja M-Bus
- dodatkowe funkcje: 2 taryfy, wskazania I, U, P, Q, S, cosφ, Hz
- zasilanie z zacisków pomiarowych
- obudowa 4 moduły DIN (możliwość zaplombowania obudowy)
- dokładność: klasa B (EN50470-3) zgodnie z MID
- legalizacja MID
- 2 lata gwarancji
Dane techniczne
| Sieć | 3-FAZOWA |
|---|---|
| Zgodność z normą MID | TAK |
| Komunikacja | M-BUS |
| Producent | INEPRO METERING |
| Wejście prądowe | BEZPOŚREDNIE |
| Zakres prądowy | 0,04-65A |
| Napięcie | 230/400V AC |
| Typ pomiaru | ENERGIA CZYNNA |
| Wyjścia | IMPULSOWE |
| Waga impulsów | 2 programowalne wyjścia impulsowe SO, pobór oraz oddawanie energii: 400/100/10/1/0.5/0.1 imp/kWh |
| Częstotliwość | 50 HZ |
| Prąd bazowy | 10A |
| Wymiary | 4 MODUŁY DIN |
| Wyświetlacz | LCD 6+2 CYFRY |
| Sygnalizacja poboru / dioda LED | TAK |
| Podświetlenie | TAK |
| Montaż | NA SZYNĘ TH 35MM |
| Temperatura pracy | -25°C … +55°C |
Komunikacja
| Numer artykułu | Komunikacja | Taryfy |
| 0211 PRO370D | SO | 2 |
| 0212 PRO370D-Mb | M-Bus | 2 |
| M-Bus | PRO370D-Mb |
| Typ magistrali: | M-Bus |
| Protokół: | EN13757-3 |
| Prędkość transmisji: | 300, 600, 1200, 2400, 4800 oraz 9600 |
| Kabel: | JYSTY (nx2x0.8) |
| Maksymalne obciążenie magistrali: | 64 liczniki |
| Zasięg: | ≤1000m 64 szt. |

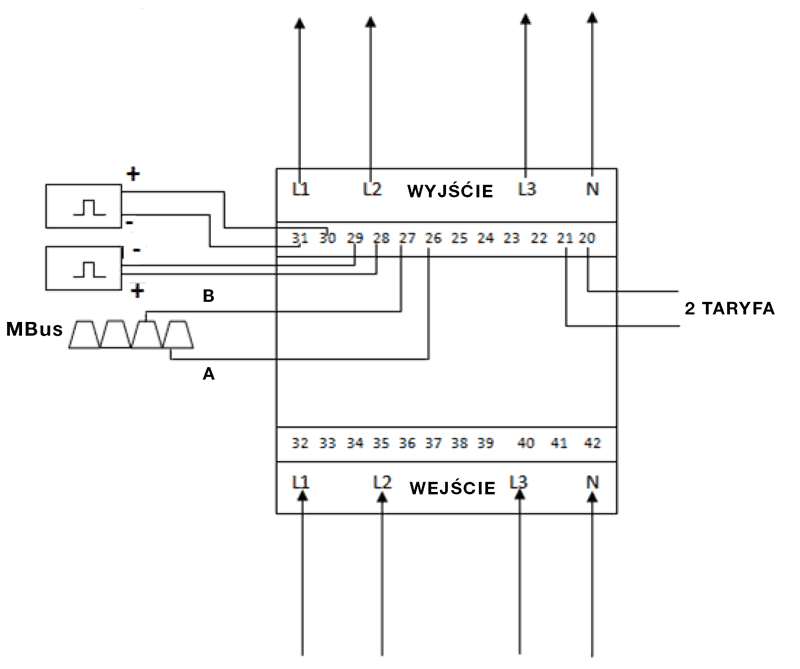

Schematy
1 wejście fazy
L2 wejście fazy
L3 wejście fazy
N przewód neutralny
L1 wyjście fazy
L2 wyjście fazy
L3 wyjście fazy
20 i 21 2 taryfa
26 i 27 MBus A i B
28 i 29 wyjście impulsowe, energia dodatnia
30 i 31 wyjście impulsowe, energia ujemna
