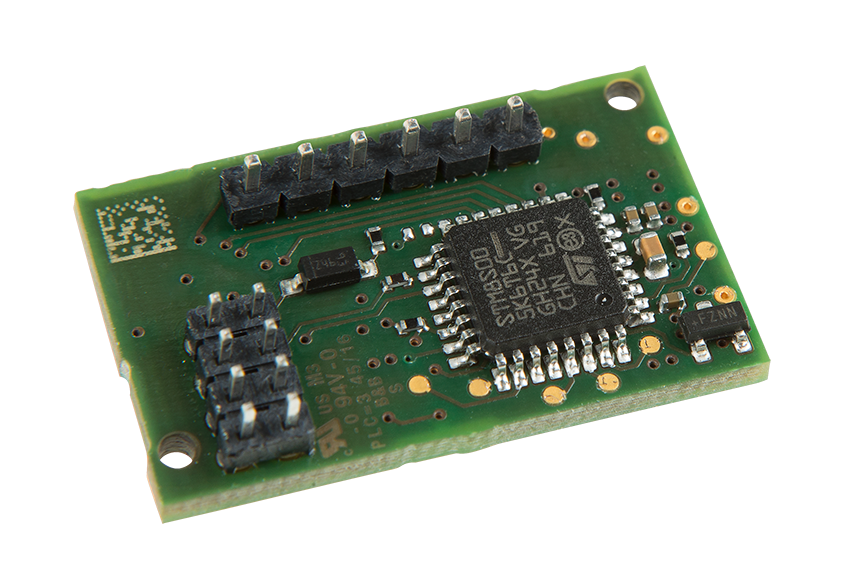

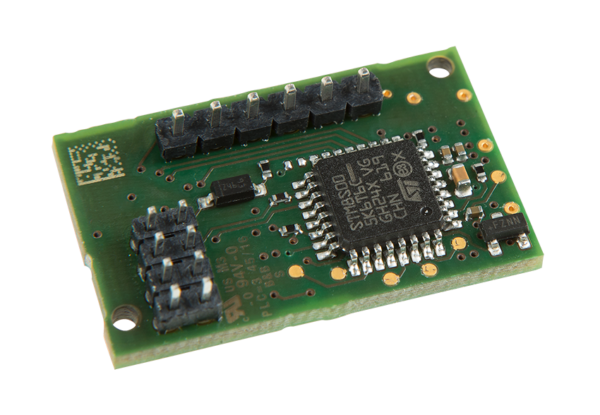

Kontrola prądów różnicowych (tryb 1,2) – RCMB104
Przeznaczenie: STACJE ŁADOWANIA
Rodzaj stacji: AC
Napięcie zasilania: DC 5V
Napięcie znamionowe Un: DC 250V
Urządzenie RCMB104 stosowane jest do kontroli prądów różnicowych w stacjach ładowania AC pojazdów elektrycznych, w których istnieje możliwość wystąpienia prądów stałych lub przemiennych stale większych od zera.
Podstawowe cechy:
- rodzaj stacji: AC (IC-CPD, wallbox)
- pomiar: prądy różnicowe
- typ: B
- zakres pomiarowy: 0…300mA
- wyjścia: 3 wyjścia (DC, RMS, Error)
Dane techniczne
| Przeznaczenie | STACJE ŁADOWANIA |
|---|---|
| Rodzaj stacji | AC |
| Napięcie zasilania | DC 5V |
| Napięcie znamionowe Un | DC 250V |
| Prąd znamionowy In (dla przekładnika) | 3x32A |
| Nastawa IΔn | 30mA r.m.s., 6mA DC |
| Zakres pomiaru IΔn | ±300mA |
| Temperatura pracy | -30°C … +80°C |
Warianty
| Opis | Przekrój | Typ | Symbol |
|---|---|---|---|
| 0...2 kHz IEC 6/30 mA | RCMB104-1 | B94042 480 | |
| 0...2 kHz UL2231 5/20 mA | RCMB104-2 | B94042 481 | |

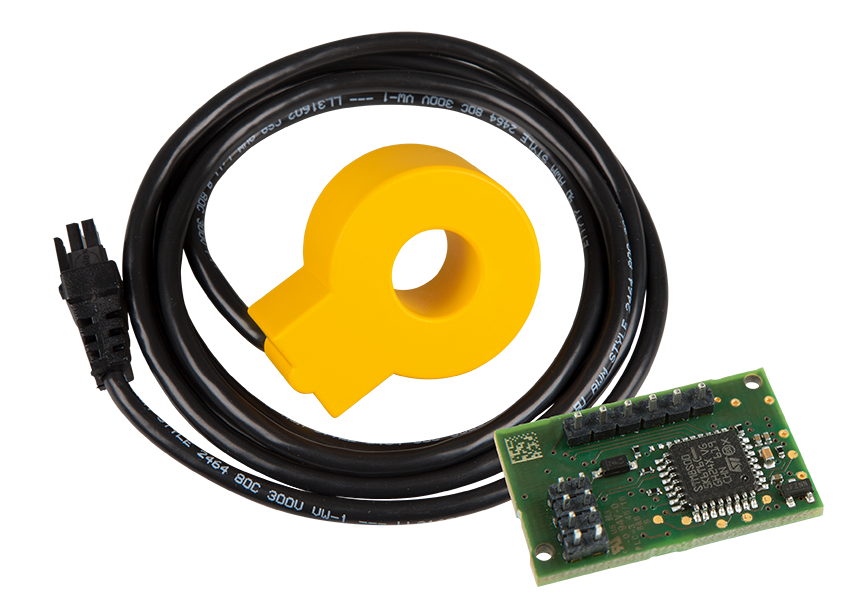

| Przekładnik pomiarowy | 15 mm (1470 ±30 mm) | W15BS | B98080 065 |
| 15 mm (180 ±30 mm) | W15BS-02 | B98080 067 | |
| 15 mm (325 ±25 mm) | W15BS-03 | 3 B98080 068 |

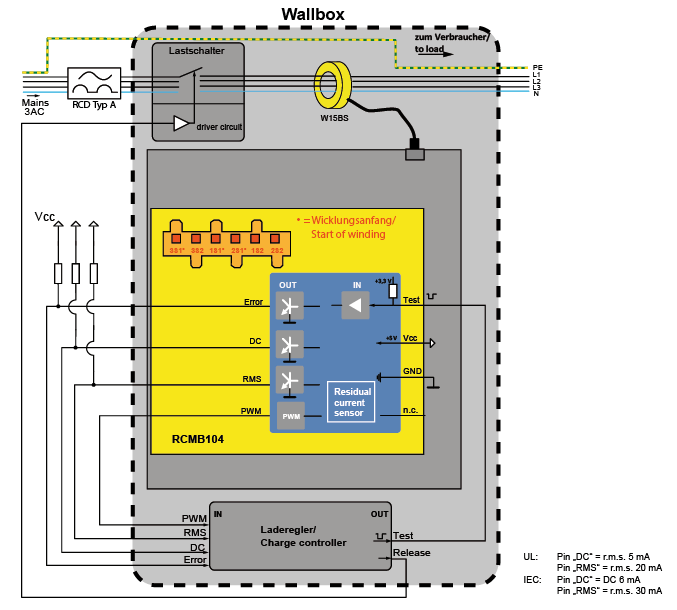

Schematy
