Kontrola prądów różnicowych (tryb 3) – RCMB42..
Przeznaczenie: STACJE ŁADOWANIA
Rodzaj stacji: AC
Napięcie zasilania: DC 24V, DC 150...220 V, AC 110...240V
Urządzenie RCMB42.. stosowane jest do kontroli prądów różnicowych w stacjach ładowania AC pojazdów elektrycznych, w których istnieje możliwość wystąpienia prądów zwarciowych stałych lub przemiennych stale większych od zera.
Podstawowe cechy:
- rodzaj stacji: AC (publiczne stacje ładowania)
- pomiar: prądy różnicowe
- typ: B
- zakres pomiarowy: 0…300mA
- nastawialne progi alarmowe
- wyjścia: 3 wyjścia
Dane techniczne
| Przeznaczenie | STACJE ŁADOWANIA |
|---|---|
| Rodzaj stacji | AC |
| Napięcie zasilania | DC 24V, DC 150…220 V, AC 110…240V |
| Napięcie znamionowe Un (dla przekładnika) | 3/(N) AC 400/230V |
| Prąd znamionowy In (dla przekładnika) | 3x32A |
| Nastawa IΔn | 30mA r.m.s., 6mA DC |
| Zakres pomiaru IΔn | ±300mA |
| Temperatura pracy | -30°C … +75°C |
Warianty
| Zakres pomiaru | Zakres częstotl. | Ilość przekł. pomiar. | Kanały pomiarowe | Zasilanie | Typ | Symbol | ||
|---|---|---|---|---|---|---|---|---|
| DC | AC/DC | AC | DC | |||||

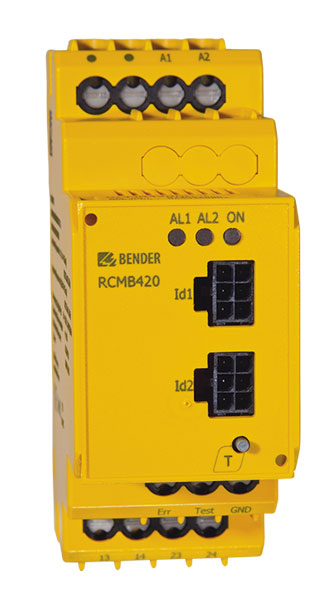

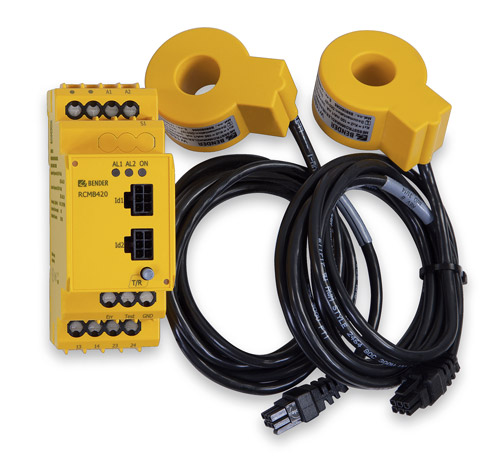

| 0...6 mA | 0...30 mA (r.m.s.) | 0...2000 Hz | 2 | Pomiar prądów różnicowych w dwóch obwodach | 110...240 V | 150...220 V | RCMB420-2 | B7404 2500 |
| 18...36 V | RCMB420-25 | B7404 2503 |
||||||

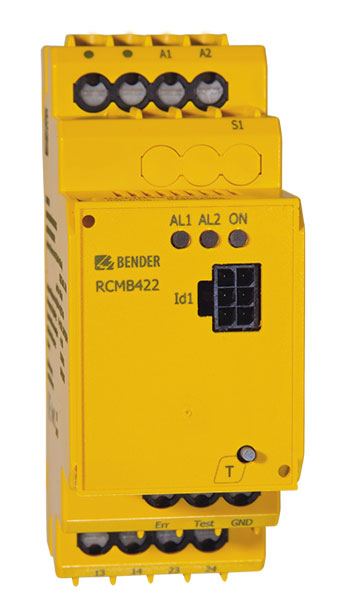

| 1 | Pomiar prądów różnicowych w jednym obwodzie | 110...240 V | 150...220 V | RCMB422-2 | B7404 2502 |
|||
| 18...36 V | RCMB422-25 | B7404 2504 |
||||||

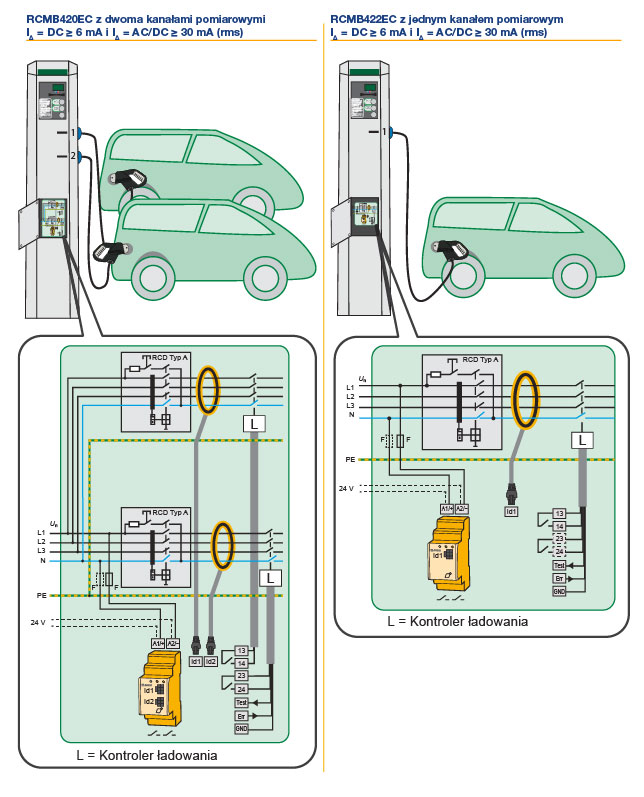

Schematy
