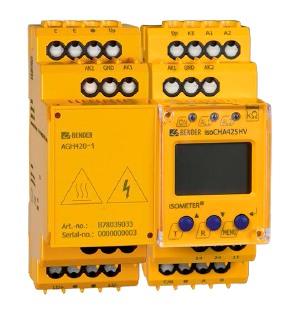

isoCHA425HV +AGH420-1 Przekaźnik kontroli izolacji w stacjach DC (Chademo, CCS)
Przeznaczenie: STACJE ŁADOWANIA
Rodzaj stacji: DC
Napięcie zasilania: DC 24...240V, AC 100...240V
Komunikacja: BMS, MODBUS RTU
Napięcie znamionowe Un: DC 0...1000V
Pojemność doziemna: 2µF, 5µF
Przekaźnik kontroli izolacji dla stacji ładowania DC zgodny z japońskim standardem CHAdeMO lub Combined Charging System (CCS). Urządzenie wykrywa doziemienia asymetryczne w czasie poniżej 1 sekundy, natomiast doziemienia symetryczne w czasie 10 sekund.
Podstawowe cechy:
- rodzaj stacji: DC
- standard: CHAdeMO lub CCS
- napięcie znamionowe: DC 0(50*)…1000V (*wartość dla CHAdeMo)
- alarmy: dwa nastawialne progi alarmowe
- pojemność sieci: 1,6µF (CHAdeMO), 5µF (CCS)
- zakres pomiarowy: do 2MΩ
- komunikacja: Modbus RTU, BMS
Dane techniczne
| Przeznaczenie | STACJE ŁADOWANIA |
|---|---|
| Rodzaj stacji | DC |
| Napięcie zasilania | DC 24…240V, AC 100…240V |
| Komunikacja | BMS, MODBUS RTU |
| Pobór mocy | ≤3W , ≤9VA |
| Napięcie znamionowe Un | DC 0…1000V |
| Pojemność doziemna | 2µF, 5µF |
| Nastawa R an1 | Ran2 … 600 kΩ |
| Nastawa R an2 | 5 kΩ … R an1 |
| Zakres pomiaru Rf | 1kΩ … 2MΩ |
| Temperatura pracy | -40°C … +70°C |
Komunikacja
Magistrala/protokół: RS485/BMS/Modbus RTU/isoData
Szybkość transmisji: BMS (9,6kb/s), Modbus RTU (wybieralne), isoData (115,2 kb/s)
Kabel: ekran, jeden koniec podłączony do PE zalecane: min. J-Y(St)Y 2×0.6
Długość kabla (9.6 kb/s): ≤1200m
Terminator: 120Ω (0.25W)
Adres urządzenia, BMS bus, Modbus RTU: 3…90
Schematy

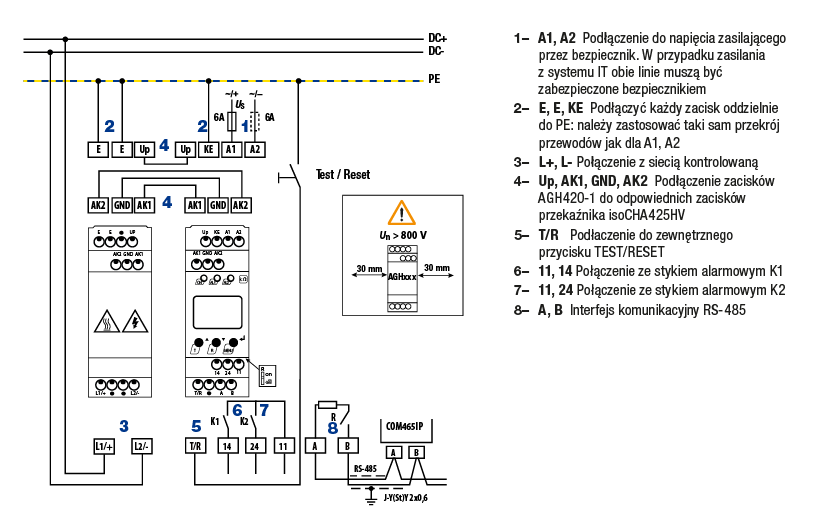

Schemat połączeń
