Aby spełnić normy, w tym IEC 62955 i IEC 60364-7-722, ładowanie pojazdów elektrycznych wymaga zastosowania czujników prądu różnicowego w celu uniknięcia niebezpiecznych sytuacji w przypadku połączenia akumulatora pojazdu (DC) z domową siecią zasilającą (AC). Sensory prądu różnicowego AC/DC stosuje się wszędzie tam gdzie obwody prądu stałego i zmiennego są bezpośrednio połączone i w związku z tym mogą wystąpić prądy upływowe AC/DC.

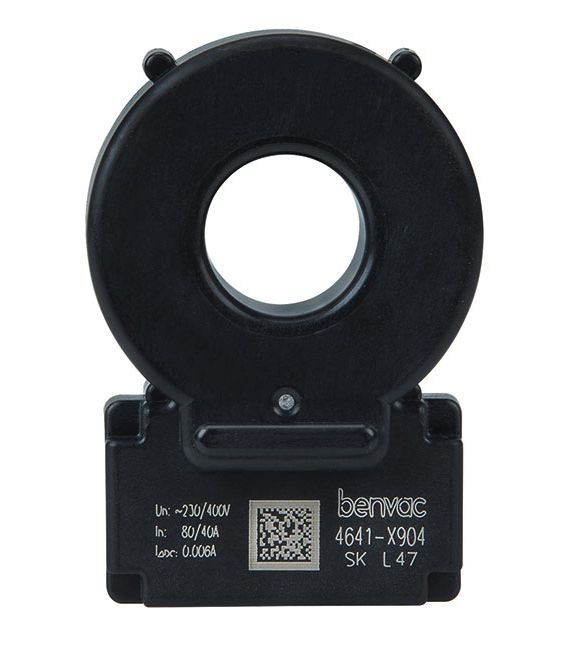

W gospodarstwach domowych zwykle montuje się wyłączniki różnicowoprądowe typu AC lub A (RCD). Jednak wyłączniki te nie są w stanie wykrywać i wyłączać prądów różnicowych stałych. Aby móc bezpiecznie ładować pojazd elektryczny (EV) z domowej instalacji elektrycznej, wymagany byłby kosztowny wyłącznik różnicowoprądowy typu B, który zapewnia bezpieczeństwo w przypadku wystąpienia prądów różnicowych DC. Zastosowanie sensora RDC121 w urządzeniu IC-CPD lub stacji ładowania (wallbox) pozwala spełnić wymagania dotyczące bezpieczeństwa elektrycznego i wykrywania prądów różnicowych wszystkich typów dzięki opatentowanej metodzie pomiaru – i to przy znacznie niższych kosztach niż w przypadku porównywalnych wyłączników typu B.

Pojedynczy sensor RDC jednocześnie monitoruje wszystkie prądy w fazach i przewodzie neutralnym, wykrywając prądy różnicowe AC/DC. Sensory te mogą aktywować automatyczne wyłączenie w przypadku wykrycia prądu różnicowego o wartości przekraczającej próg alarmowy. Ponieważ prądy różnicowe, które mają być monitorowane, występują tylko w przypadku uszkodzeń i są bardzo małe (w mA), niezwykle istotna jest maksymalna precyzja pomiaru. Dodatkowo, w celu zapewnienia funkcji bezpieczeństwa, wymagany jest szybki czas reakcji.

Funkcje sensora RDC121:

• chroni przed niebezpiecznymi sytuacjami związanymi z prądami różnicowymi, zapobiegając nasyceniu wyłącznika różnicowoprądowego typu A lub AC,
• małe wymiary i kompaktowa konstrukcja umożliwiająca integrację z niewielkimi urządzeniami IC-CPD
• wytrzymała konstrukcja mechaniczna i elektryczna, przystosowana do pracy w trudnych warunkach środowiskowych
• zapewnienie bezpieczeństwa elektrycznego przy niskim koszcie (w porównaniu do wyłączników typu B)
• zintegrowane funkcje autodiagnostyki i testowania
• zgodność z normą IEC 62955
• opatentowana metoda pomiarowa (Patenty: EP 2 571 128 / US 9,397,494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856)
