Sterownik ładowania pojazdów CC613-Hxx
NOWOŚĆ
Przeznaczenie: STACJE ŁADOWANIA
Napięcie zasilania: DC 12V
Komunikacja: ETHERNET, PLC
Interfejs licznika energii: Modbus
DLM: TAK
Sterownik został zaprojektowany do zastosowania w ładowarkach typu wallbox, w celu kontroli procesu ładowania między ładowarką a pojazdem. Sterowanik monitoruje wewnętrzne urządzenia ładowarki wallbox.
Cechy sterownika:
- sterownik procesu ładowania zgodnie z IEC 61851-1 (tryb 3)
- wbudowany moduł pomiaru prądów różnicowych stałych (należy osobno zamówić przekładnik pomiarowy)
- zintegrowane awaryjne otwarcie aktuatora (blokowanie/odblokowywanie) oraz kontrola napięcia zasilania
- możliwość zastosowania w stacjach jedno i trójfazowych do 80 A
- 3 porty USB:
– 1 CONFIG interfejs do lokalnej konfiguracji i instalacji aktualizacji oprogramowania
– 2 dodatkowe porty USB - komunikacja z CP (Control Pilot) oraz PP (Proximity Pilot) (zgodnie z IEC 61851-1)
- wbudowany sensor temperatury zmniejszający prąd ładowania w zależności od temperatury
- komunikacja ISO 15118 Powerline Communication (PLC) for plug and charge or autocharge
- interfejs ETH.
Dane techniczne
| Przeznaczenie | STACJE ŁADOWANIA |
|---|---|
| Napięcie zasilania | DC 12V |
| Komunikacja | ETHERNET, PLC |
| Interfejs licznika energii | Modbus |
| DLM | TAK |
| Temperatura pracy | -30°C … +70°C |
Warianty
| Typ | LED | Pomiar prądów różnicowych | Komunikacja PLC | Interfejs licznika energii | Ethernet | USB host |
|---|---|---|---|---|---|---|
| CC613-HB | STATUS | tak* | - | - | - | - |
| CC613-HEM-X2 | STATUS | tak* | tak | Modbus | tak | tak |
Komunikacja
PLC – protokół komunikacyjny między pojazdem a stacją ładowania. dotychczas większość pojazdów aut i stacji obsługiwało jedynie podstawową komunikację PWM. Jednak zgodnie z najnowszymi trendami wśród producentów pojazdów w przyszłości przewagę będzie miała komunikacja PLC. Spowodowane jest to dużo większą możliwość wymiany danych między stacją a samochodem. Ten nowy sposób komunikacji pozwala na wykonywanie płatności poprzez samo połączenie pojazdu ze stacją, przesyłaniu szczegółowych danych na temat stanu naładowania pojazdu. Protokół zawiera dodatkowe informacje takie jak elastyczna taryfa ładowania czy informacje o umowie. Komunikacja PLC umożliwia ładowanie „Plug and Charge”, czyli jedyne co robimy na stacji to podłączamy pojazd do ładowania, a cała reszta dzieje się bez ingerencji ludzi.
Schematy

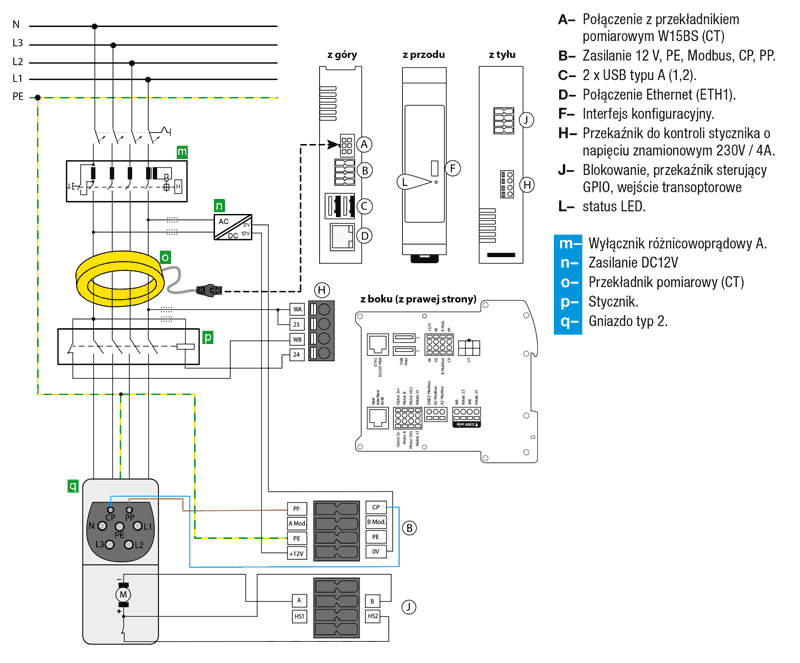

Stacja ładowania z gniazdem typu 2
