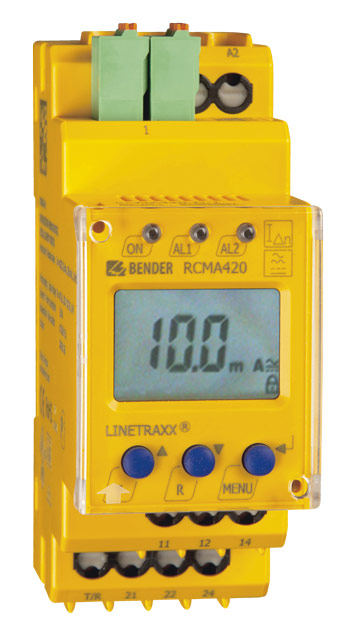

RCMA420 – Przekaźnik różnicowoprądowy typu B

Producent: BENDER GmbH

Układ sieciowy: TN, TT

Prądy: AC, gładkie DC

pomiar prądów różnicowych AC i gładkich DC (przekaźnik typu B wg normy IEC 62020 i IEC 60755),
pomiar wartości skutecznej prądu (AC+DC),
dwa niezależnie ustawiane alarmy 10…500mA,
pomiar w zakresie 0…2000Hz,
nastawiane czasy opóźnień,
odczyt wartości na ekranie LCD,
pamięć wartości zmierzonej,
kontrola połączeń przekładnika,
diody sygnalizacyjne LED: Zasilanie, Alarm1 i Alarm2,
przyciski TEST i RESET wbudowane i zewnętrzne,
dwa niezależne styki alarmowe (przełączające, NO lub NC),
pamięć alarmu (wyłączalna),
hasło zabezpieczające nastawy,
autotestowanie,
obudowa dwumodułowa (36mm)

Dane techniczne

Producent	BENDER GmbH
Układ sieciowy	TN, TT
Prądy	AC, gładkie DC
Napięcie zasilania	DC 9,6…94V, AC/DC 70…300V, AC 16…72V
Wyświetlacz	LCD
Montaż	MOCOWANIE ŚRUBAMI (przez zatrzask) 2 x M4, NA SZYNIE DIN (wg IEC60715)
Temperatura pracy	-25°C … +55°C

monitorowanie prądu różnicowego AC/DC w sieciach dwu-, trój- i czteroprzewodowych,
monitorowanie przetwornic częstotliwości, sieci z UPS, sieci bateryjnych, wyposażenia laboratoryjnego, maszyn drukarskich, maszyn stolarskich itp.
monitorowanie prądu w pojedynczych przewodach (np.: N, PE, L),
wykrywanie prądów błądzących w budynkach biurowych, szpitalach, szkołach.

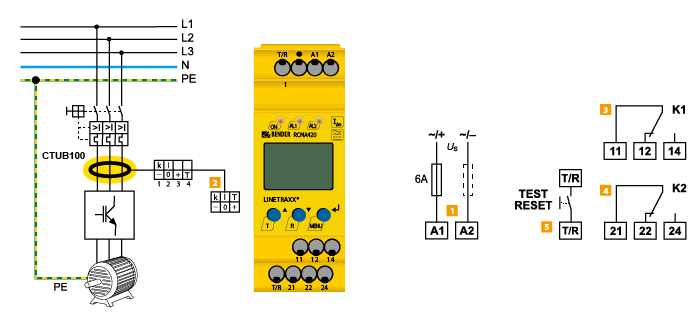

Zasilanie (zależnie od typu) przez zabezpieczenie (zalecane 6A)
Połączenia przekładnika pomiarowego
Styk alarmowy K1: programowalny na I∆n1 (Ostrzeżenie)
Styk alarmowy K2: programowalny na I∆n1 / I∆n2 /TEST/ERROR
Wspólny zewnętrzny przycisk TEST/RESET:
– krótkie (<1,5s) naciśnięcie: TEST – długie (>1,5s) naciśnięcie: RESET.
