CONTO D2 Liczniki energii 63A w. 2020
DO ZASTOSOWANIA JAKO PODLICZNIK
Sieć: 1-FAZOWA
Producent: IME
Wejście prądowe: BEZPOŚREDNIE
Komunikacja: RS-485 MODBUS
Wyjścia: IMPULSOWE
Licznik energii jednofazowy do pomiaru bezpośredniego
- licznik energii elektrycznej
- producent: IME SpA
- do sieci 1-fazowej
- pomiar bezpośredni 63A
- pomiar energii czynnej kl. 1 (wg EN/IEC 62053-21)
- pomiar energii biernej kl. 2 (wg EN/IEC 62053-23)
- szerokość 2 moduły DIN
- wyświetlacz LCD 5+2 cyfry
- programowalne wyjście impulsowe
- komunikacja RS485 ModBus
- załączalny rezystor terminujący 120Ω
- wejście impulsowe / 2 taryfa
- zewnętrzne interfejsy: Ethernet i RS232
- moc średnia i moc średnia maksymalna
- obudowa z możliwością plombowania
- 2 lata gwarancji
Dane techniczne
| Sieć | 1-FAZOWA |
|---|---|
| Zgodność z normą MID | NIE |
| Komunikacja | RS-485 MODBUS |
| Producent | IME |
| Wejście prądowe | BEZPOŚREDNIE |
| Zakres prądowy | 0,25-63A |
| Wyjścia | IMPULSOWE |
| Waga impulsów | 1-10-100-1k-10k Wh/imp |
| Napięcie | 230V AC |
| Częstotliwość | 50-60 HZ |
| Typ pomiaru | ENERGIA CZYNNA |
| Prąd bazowy | 5A |
| Wymiary | 2 MODUŁY DIN |
| Montaż | NA SZYNĘ TH 35MM |
| Wyświetlacz | LCD 5+2 CYFRY |
| Podświetlenie | TAK |
| Sygnalizacja poboru / dioda LED | TAK |
| Temperatura pracy | -25°C … +55°C |
Komunikacja
| Wyjście impulsowe | CE2DF30PCL1 |
| Wyjście impulsowe: | do wyboru 1-10-100-1k-10k Wh/imp |
| Czas trwania impulsu: | do wyboru 50-100-200-300-400-500ms |
| ModBus | CE2DF3DTCL1 |
| Typ magistrali: | RS485 3-przewodowy |
| Protokół: | MODBUS RTU |
| Prędkość transmisji: | 4800-9600-19200-38400 bit/s |
| Czas odpowiedzi: | ≤200ms |
| Zakres adresów: | 1…255 |
| Maksymalne obciążenie magistrali: | 32 liczniki (do 255 za pomocą wzmacniacza sygnału) |
| Zasięg | ≤1000m |
Schematy

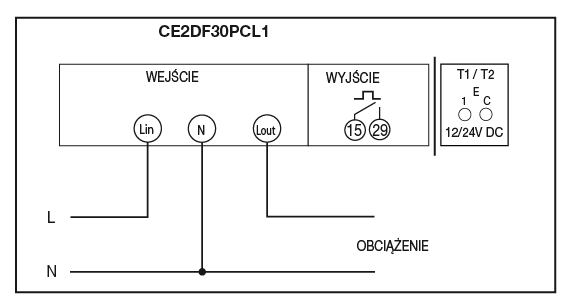

| CE2DF30PCL1
|

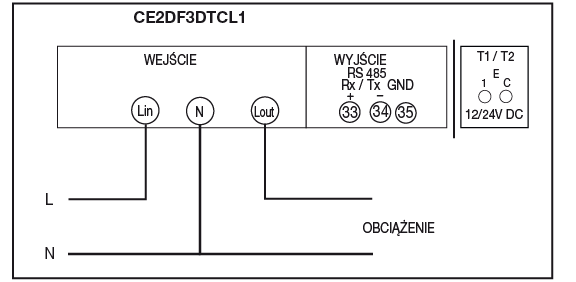

| CE2DF3DTCL1
|
