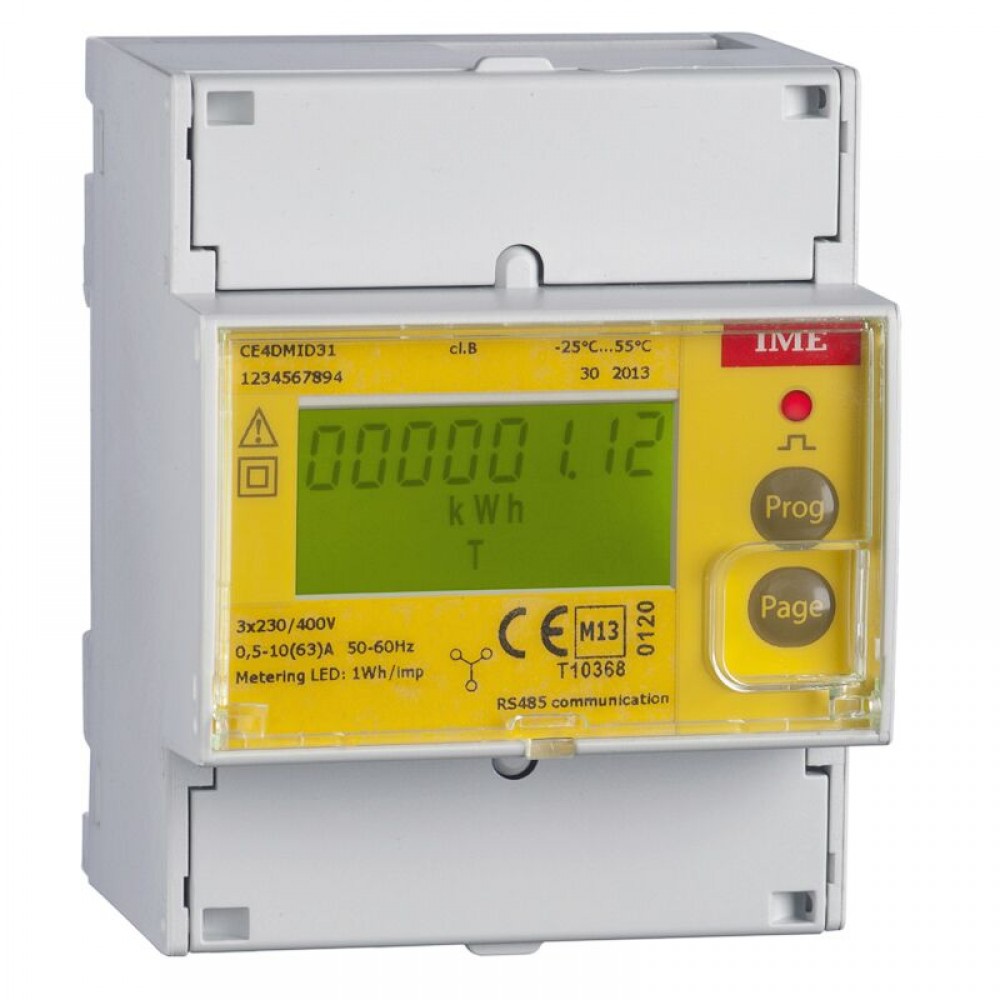

CONTO D4-Pd Liczniki energii z MID 63A
Sieć: 3-FAZOWA
Zgodność z normą MID: TAK
Komunikacja: M-BUS, RS-485 MODBUS
Producent: IME
Wejście prądowe: BEZPOŚREDNIE
Wyjścia: IMPULSOWE
Licznik trójfazowy do pomiaru bezpośredniego z certyfikatem MID
- licznik energii elektrycznej
- producent: IME SpA
- do sieci 3-fazowej 3- lub 4-przewodowej
- pomiar energii czynnej kl. 1/B i biernej kl. 2
- pomiar mocy średniej i mocy średniej maksymalnej
- szerokość 4 moduły DIN
- pomiar bezpośredni 63A
- możliwość plombowania obudowy
- wyjście impulsowe
- komunikacja RS485 Modbus
- komunikacja Mbus
- 2 lata gwarancji
- legalizacja MID
Dane techniczne
| Sieć | 3-FAZOWA |
|---|---|
| Zgodność z normą MID | TAK |
| Komunikacja | M-BUS, RS-485 MODBUS |
| Producent | IME |
| Wejście prądowe | BEZPOŚREDNIE |
| Zakres prądowy | 0,5-63A |
| Wyjścia | IMPULSOWE |
| Napięcie | 230/400V AC |
| Częstotliwość | 50-60 HZ |
| Typ pomiaru | ENERGIA CZYNNA I BIERNA |
| Prąd bazowy | 10A |
| Wymiary | 4 MODUŁY DIN |
| Montaż | NA SZYNĘ TH 35MM |
| Wyświetlacz | LCD 8 CYFR |
| Podświetlenie | TAK |
| Sygnalizacja poboru / dioda LED | TAK |
| Temperatura pracy | -25°C … +55°C |
Komunikacja
| Wyjście impulsowe | CE4DMID22, CE4DMID32 |
| Wyjście impulsowe: |
do wyboru 1imp/1Wh-10Wh-100Wh-1kWh-10kWh 1imp/10varh-100varh-1kvarh-10kvarh |
| Czas trwania impulsu: | do wyboru 50-100-150-200-300-400-500 ms |
| ModBus | CE4DMID21, CE4DMID31 |
| Typ magistrali: | RS485 3-przewodowy |
| Protokół: | MODBUS RTU |
| Prędkość transmisji: | 4800-9600-19200 bit/s |
| Czas odpowiedzi: | ≤200ms |
| Zakres adresów: | 1…255 |
| Maksymalne obciążenie magistrali: | 32 liczniki ((do 255 za pomocą wzmacniacza sygnału) |
| Zasięg | ≤1200m |
| M-Bus | CE4DMID3M |
| Protokół: | M-Bus, standard EN13757 |
| Prędkość transmisji: | do wyboru 300-600-1.200-2.400-4.800-9.600 bit/s |
Schematy
|

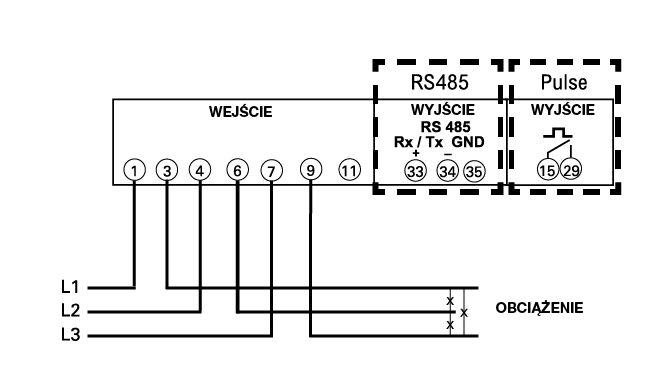

Układ 3-fazowy 3-przewodowy
|
|

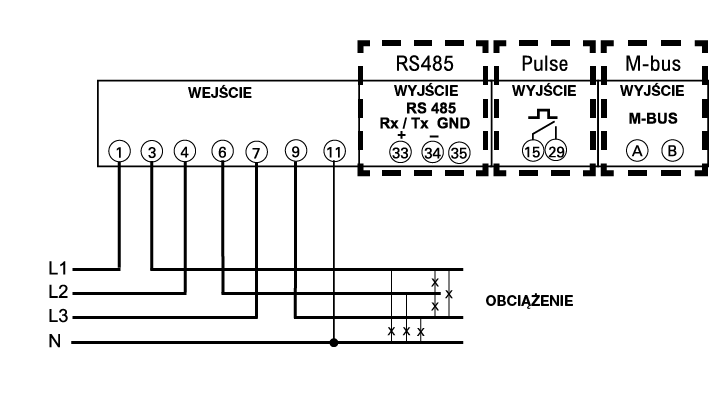

Układ 3-fazowy 4-przewodowy
|
