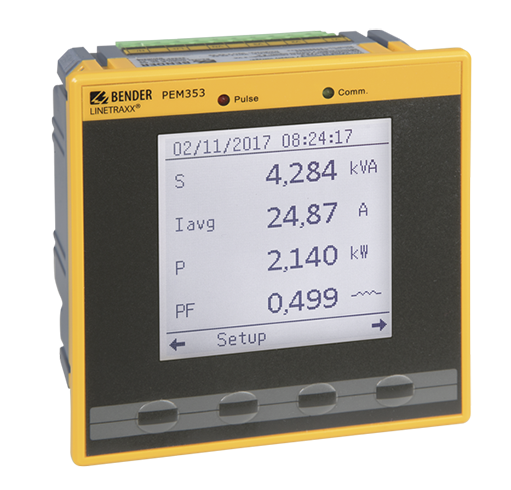

Analizator parametrów sieci PEM353

Producent: BENDER GmbH

Klasa dokładności: 0.5S

Komunikacja: MODBUS RTU

    • analizator klasy 0.5S zgodnie z normą PN-EN 62053-22
    • monitorowanie wielkości:
      – napięcie fazowe UL1, UL2, UL3,
      – napięcie międzyfazowe UL1L2, UL1L3, UL2L3,
      – prąd w fazach I1, I2, I3 oraz prąd w In,
      – prąd neutralny I4 (dla PEM353-N),
      – prąd szczątkowy Ir (dla PEM353-N),
      – częstotliwość  f,
      – moc w fazach i całkowita (P, Q, S),
      – kąt przesunięcia fazowego cos (φ),
      – współczynnik mocy λ,
      – energia czynna i bierna w fazach i całkowita,
      – przesunięcie fazowe dla napięć i prądów,
      – asymetria prądów i napięć,
      – współczynnik zawartości harmonicznych (THD, TOHD, TEHD) dla prądu i napięcia,
      – współczynnik k dla prądu,
      – współczynnik szczytu dla prądu,
      – współczynnik TDD dla prądu,
    • diody LED informujące o zużyciu energii czynnej i biernej,
    • 2 wyjścia impulsowe (dla PEM353-P),
    • pomiar energii całkowitej i w fazach w wielu taryfach,
    • 4 wejścia impulsowe do pomiaru, np. gazu, wody, ciepła,
    • rejestrator wartości (tylko PEM353-N)
      – 5 rejestrów (do 16 wartości każdy),
      – wybór zapisywanych wartości spośród 328 mierzonych parametrów,
      – konfigurowalny interwał zapisu danych,
      – czas zapisu, np. 100 dni dla interwału 15 minut,
    • interfejs RS-485 (1200 – 38400 bit/s)
    • Modbus RTU, BaCnet MS/TP, DNP

Dane techniczne

Producent

BENDER GmbH

Układ sieciowy

IT, TN, TT

Sieć

1-FAZOWA, 3-FAZOWA

Napięcie zasilania

AC/DC 95…250V

Klasa dokładności

0.5S

Komunikacja

MODBUS RTU

Wyświetlacz

LCD

Montaż

TABLICOWY

Temperatura pracy

-25°C … +55°C

Zastosowanie

  • nowoczesny analizator jako zamiennik dla mierników analogowych
  • monitorowanie jakości energii
  • możliwość nastawiania progów granicznych wraz z przekazaniem alarmu
  • pomiar prądu w przewodzie neutralnym (wersja PEM353-N)
  • pomiar energii i mocy jako część systemu monitorowania zużycia energii elektrycznej

Wersje

  • PEM353 – wersja podstawowa
  • PEM353-P – 2 wyjścia impulsowe
  • PEM353-N – wejście prądowe I4, rejestrator wartości
