NEMO SX System pomiaru energii

Sieć: 1-FAZOWA, 3-FAZOWA

Montaż: NA SZYNĘ TH 35MM

Producent: IME

System Nemo SX został zaprojektowany w celu spełnienia wymagań jakie obecnie stawiane są w dziedzinie pomiarów energii elektrycznej. Nemo SX to system, który odpowiada na potrzeby zarówno projektantów, szukających jak najbardziej energooszczędnych rozwiązań, jak i dla integratorów, ułatwiając integrację rozległych systemów pomiarowych w budynkach, i również instalatorów ze względu na bardzo prosty, szybki montaż i konserwację urządzeń w rozdzielniach.

Nemo SX to w 100% niezależny system odczytu i zarządzania parametrami sieci elektroenergetycznej, który dzięki możliwościom automatycznego połączenia upraszcza montaż i nie wymaga modyfikacji istniejących paneli. Jego właściwości mechaniczne pozwalają na stosowanie go z szeroką gamą urządzeń zabezpieczających oraz we wszystkich panelach rozdzielczych i szafach z profilami DIN35.

Nadzór nad całym systemem jest dostępny za pomocą dowolnych urządzeń mobilnych typu PCtabletsmartfon, przy użyciu zainstalowanej aplikacji lub po prostu przeglądarki internetowej!

Zastosowania

Możliwość monitorowania zużycia energii w budynku oznacza możliwość OSZCZĘDNOŚCI ENERGII.
Potrzeba monitoringu zwiększa się w przypadku dużych budynków oraz w przemyśle, gdzie większa efektywność przeradza się w znacznie bardziej widoczne oszczędności finansowe.
Zużycie energii jest szczególnie kosztowne w systemach oświetleniowych, grzewczych.

System pomiaru i zarządzania Nemo SX w komplecie ze standardową ofertą IME daje możliwość:

pomiar-informacja

Sprawdzenia poprawnego działania instalacji

  • pomiar wielkości elektrycznych
  • lokalne lub zdalne wyświetlenie statusu wyłączników oraz odbiorów, informacje o usterkach i ogólnych warunkach systemu.
kontrola

Bezpośredniej kontroli i sterowania urządzeniami w Twoim obiekcie

  • kontrolowanie urządzeń, zdalnie lub lokalnie przy użyciu automatycznych nastaw lub w sposób ręczny
monitoring

Zdalnego nadzoru nad systemem

  • monitorowanie i kontrolowanie wszystkich procesów poprzez użycie narzędzi IT w celu zwiększenia efektywności energetycznej w dowolnym momencie i dowolnym miejscu.
  • sprawdzenie stanu wyłączników
  • zdalna kontrola nad opomiarowanymi obwodami
  • planowanie przestojów
  • podgląd alarmów i zaistniałych alertów
  • historyczna analiza zużycia energii

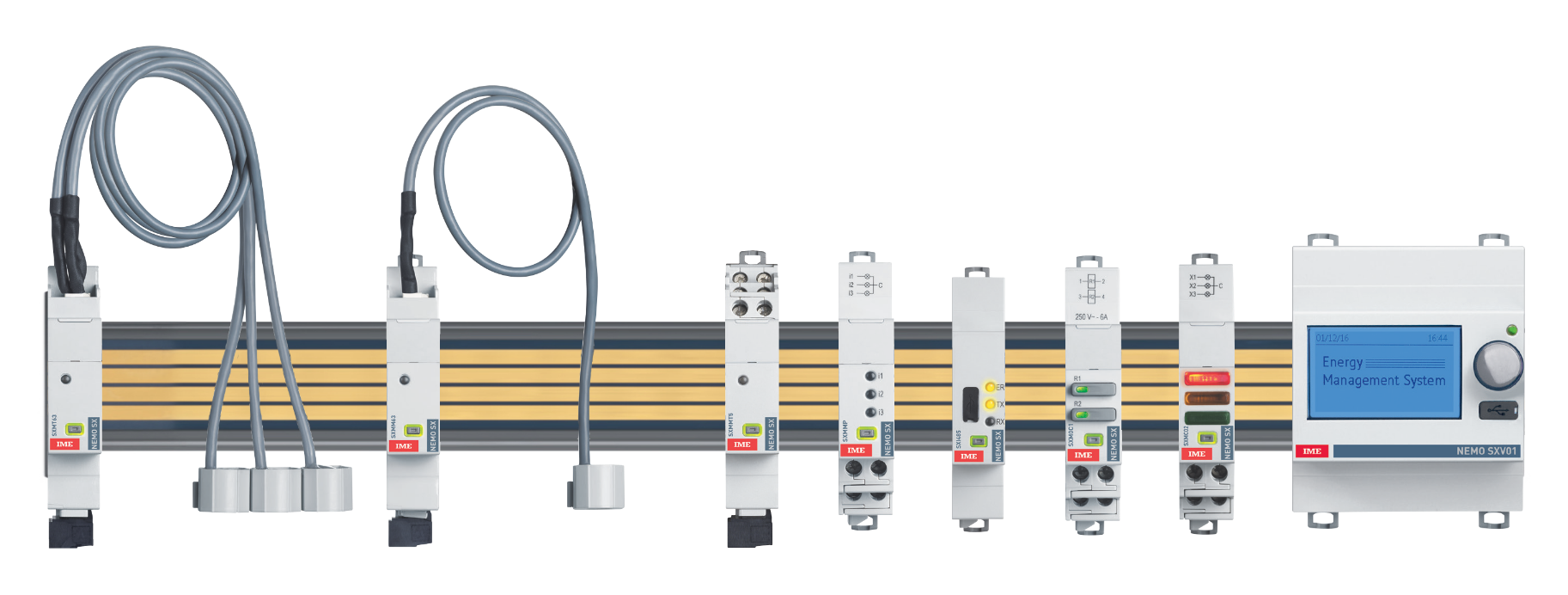

Elementy systemu

Miernik energii Nemo SXMM63

SXMM63

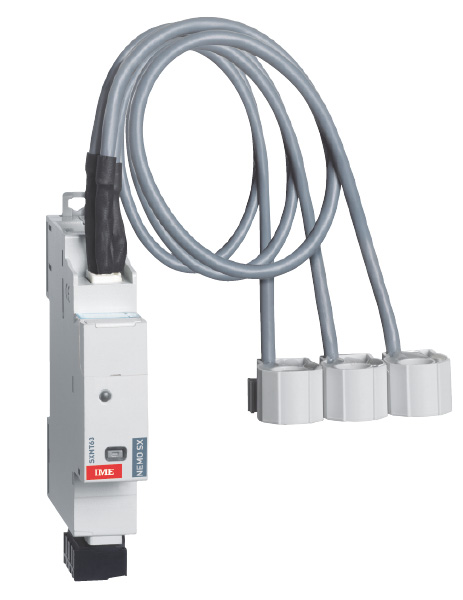

Miernik energii Nemo SXMT63

Nemo SXMT63

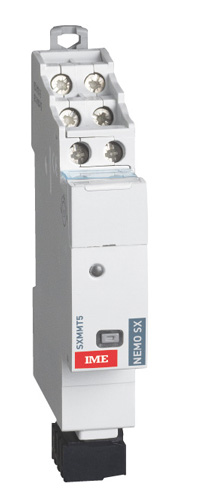

Miernik energii Nemo SXMMT5

Nemo SXMMT5

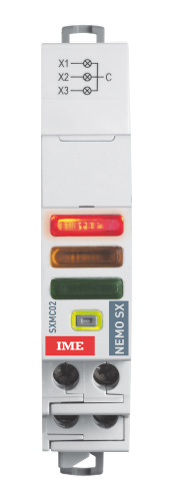

Moduł sygnalizacji Nemo SXMC02

Nemo SXMC02
  • do wyświetlania stanu wyłącznika (zamknięty, odłączony, wyzwolony)
  • rozmiar: 1 moduł
  • wyjście: 3 x styk bezpotencjałowy (SPST NO)
  • programowalny

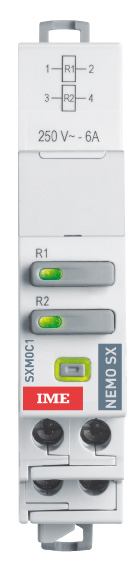

Moduł kontrolny Nemo SXM0C1

Nemo SXM0C1
  • do aktywacji wyłączników silnikowych lub podłączania/odłączania przekaźnika/stycznika
  • rozmiar: 1 moduł
  • wyjście: 2 x przekaźnik (250V – 6A) – programowalny

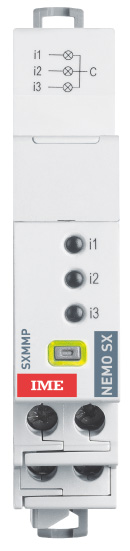

Licznik impulsów Nemo SXMIMP

Nemo SXMIMP
  • do podłączenia liczników prądu, gazu lub wody z wyjściem impulsowym
  • rozmiar: 1 moduł
  • wyjście: 3 x styk bezpotencjałowy

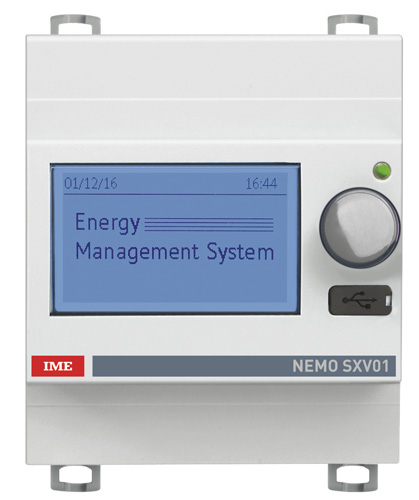

Minikonfigurator / wyświetlacz Nemo SXV01

Nemo SXV01

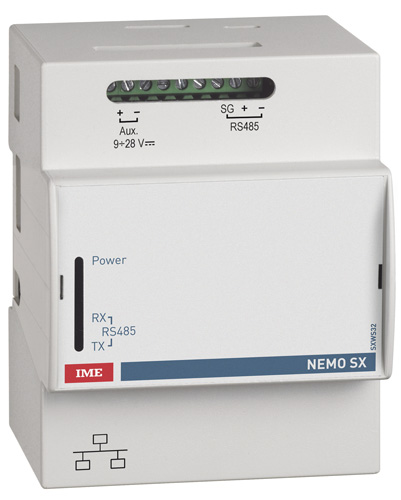

Nemo Energy Webserver

  • dedykowane urządzenia do rejestrowania i wyświetlania aktualnych i historycznych danych ze wszystkich jednostek Nemo SX; wbudowana przeglądarka internetowa z dostępem do komputera, smartfona lub tabletu
  • modele: SXWS10 (do 10 urządzeń Modbus), SXWS32 (do 32 urządzeń Modbus), SXWS255 (do 255 urządzeń Modbus)

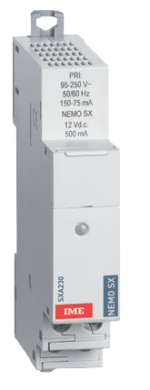

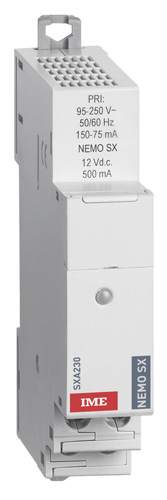

Moduł zasilający Nemo SXAA230

Nemo SXAA230

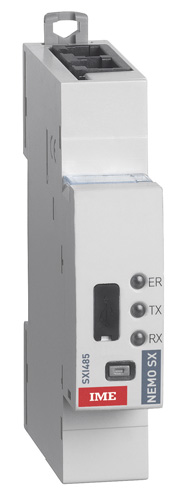

Interfejs komunikacyjny Nemo SXI485

Nemo SXI485

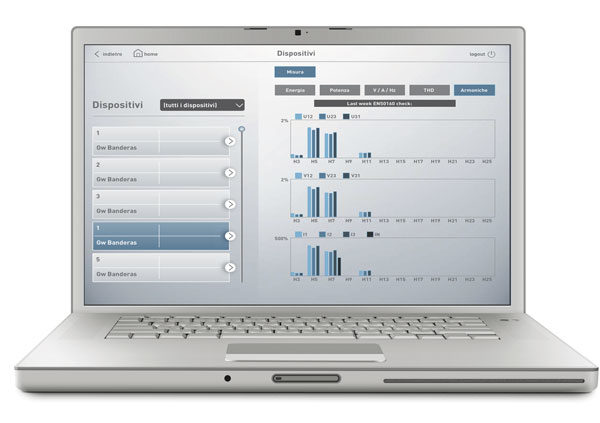

Oprogramowanie do systemy zarządzania energią Nemo SX

oprogramowanie do Nemo SX
  • oprogramowanie do rejestrowania i wyświetlania aktualnych i historycznych danych ze wszystkich modułów Nemo SX
  • wersja SXS32 (do 32 urządzeń), wersja SXS255 (do 255 urządzeń)


Etapy wdrażania

Tylko 4 kroki aby rozpocząć zarządzanie Twoją instalacją



1

Wybór funkcji

Pomiar: natężenie, napięcie, moce, częstotliwość, harmoniczne, energia, współczynnik mocy.



Koncentrator impulsów: pozwala zebrać dane z 3 niezależnych wyjść impulsowych.



Sterowanie: automatyczne lub ręczne każdym typem odbioru.

pomiarkontrola


2

Montaż systemu

Dzięki przygotowanej szynie komunikacyjnej oraz przewodom w bardzo łatwy i szybki sposób jesteś w stanie zbudować cały system Nemo SX.


3

Konfiguracja modułów w systemie Nemo SX

Opcja 1. – ręczna

Bez użycia komputera i żadnego oprogramowania, jedynie przy użyciu małego śrubokręta.

  1. Ustawienie mikro-przełączników z boku modułów (moduł kontrolny i sygnalizacyjny)
  2. Zaadresowanie poszczególnych modułów za pomocą okrągłego przełącznika
  3. Programowanie za pomocą Mini Konfiguratora (moduł z wyświetlaczem)



Opcja 2.  – przy użyciu PC

  1. Konfiguracja
  2. Adresowanie
  3. Załadowanie konfiguracji systemu z pliku wygenerowanego w przeszłości.
  4. Dostęp do bardziej zaawansowanych technicznie opcji (strażnik mocy, definiowanie alarmów, zmian nazw mierzonych obwodów…)


4

Nadzór zdalny nad systemem

Lokalnie:

Nadzór nad systemem możliwy za pomocą wyświetlacza bezpośrednio w rozdzielnicy.

Zdalnie:

Cały system administrowany i odczytywany za pomocą urządzeń mobilnych: PC, smartfon, tablet…

  • tylko na jednym komputerze PC (przy zakupie klucza licencyjnego do oprogramowania Energy Manager Software)
  • na wielu urządzeniach mobilnych, przy użyciu WebSerwera (odczyt możliwy za pomocą PC, tabletu, smartfona).
monitoring

Przykłady

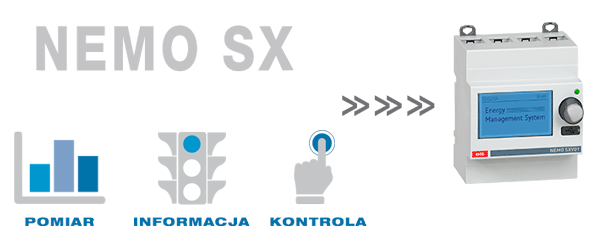

Odczyt lokalny za pomocą Mini-Konfiguratora

Odczyt zdalny za pomocą PC/smartfona/tabletu

a) przy użyciu jednego komputera i wykupionej licencji

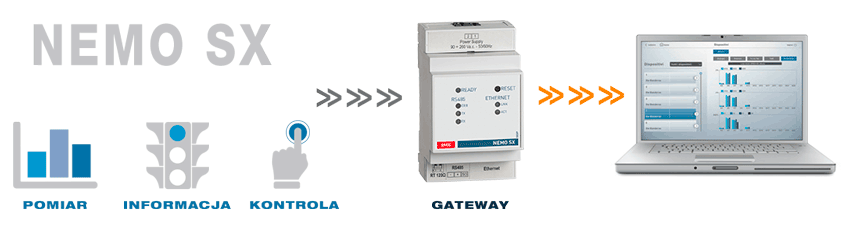

Odczyt zdalny przez komputer

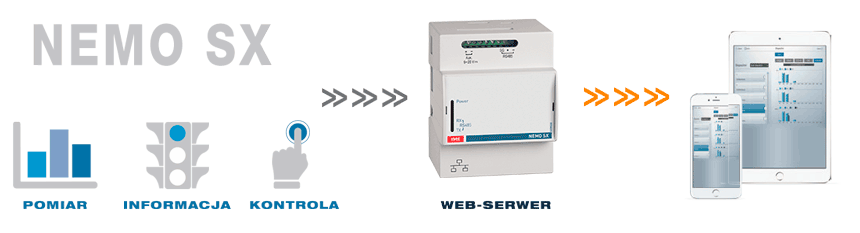

b) przy użyciu WebSerwera i dowolnej liczby urządzeń mobilnych(Laptop/Smartfon/Telefon)
Odczyt zdalny przez webserwer

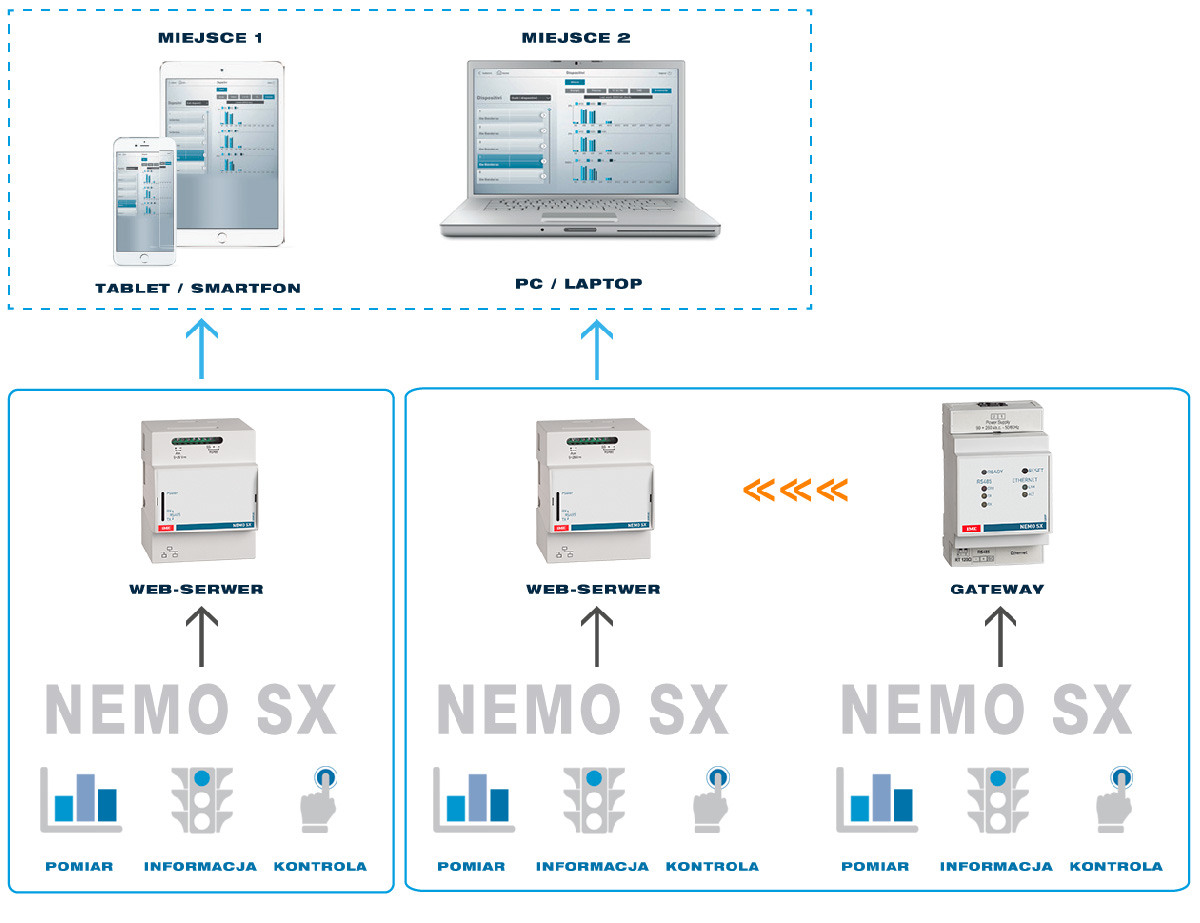

Odczyt zdalny przy użyciu internetu (VPN)

Odczyt zdalny przez internet

Oprogramowanie

Licencja na Software i Webserwer

System NemoSX jest sprzedawany z możliwością zdalnego odczytu (poprzez WebSerwer lub oprogramowanie Energy Managment Software) zgodnie z tabelą poniżej:

Kod zamówieniowySXS32 SXS255 SXWS10 SXWS32 SXWS255
Obsługiwane urządzenia322551032255
Energy Manager Software
Web-Server

Najnowsza wersja Energy Managament Software >

Kontakt

Jeśli masz pytania dotyczące produktu zadzwoń pod numer: 607 632 767 lub wyślij wiadomość na adres: d.bieniek@promac.com.pl
