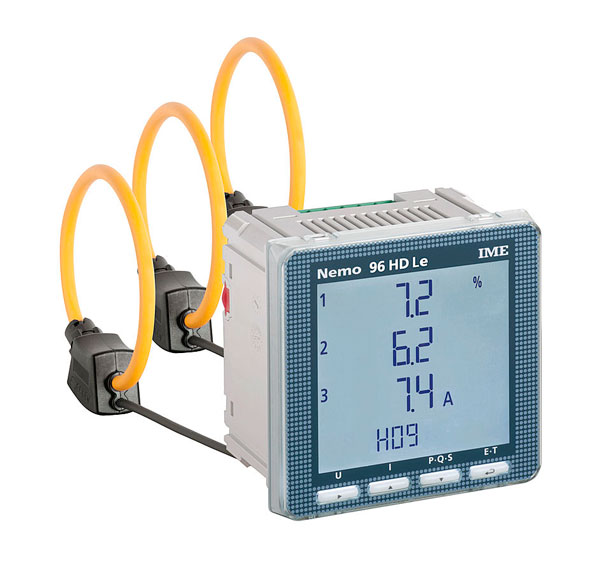

NEMO 96HDLe Miernik parametrów sieci z cewkami Rogowskiego

MOŻLIWOŚĆ INTEGRACJI Z MODUŁEM NEMO MD


Montaż: TABLICOWY

Wymiary: 96x96 mm

Sieć: 1-FAZOWA, 3-FAZOWA

Wejście prądowe: PRZEZ PRZEKŁADNIK

W zestawie: CEWKI ROGOWSKIEGO

Producent: IME

Wyjścia: IMPULSOWE

Komunikacja: RS-485 MODBUS

Do sieci 1-fazowej (50…290V) i 3-fazowej nn (80…500V) 3- i 4-przewodowej
Podłączenie przez elastyczny przekładnik prądowy (cewkę Rogowskiego)
Trzy rozmiary elastycznych przekładników (Ø 80 mm, 142 mm lub 190 mm)
Programowalne przekładnie przekładników prądowych (20…1000A, 60…3000A, 100…5000A – wybierane z menu)
Pomiar energii czynnej w klasie 1
Analiza harmonicznych
Programowalne wyjście impulsowe
Port komunikacyjny RS485/Modbus
Korekta kolejności faz, diagnostyka
Wyświetlacz LCD podświetlany
Montaż tablicowy 96×96 mm
Maksymalnie 1 dodatkowy moduł funkcyjny Nemo MD

Mierzone wartości:

  • napięcie fazowe i międzyfazowe
  • prądu fazowy i przewodu neutralnego
  • prąd średni fazowy i średni maksymalny
  • częstotliwość
  • moc czynna, bierna, pozorna
  • moc średnia i średnia maksymalna
  • współczynnik mocy
  • energia czynna i bierna całkowita i częściowa
  • energia czynna i bierna ujemna
  • licznik czasu pracy
  • THDV i THDI
  • analiza harmonicznych
  • współczynnik szczytu prądu i napięcia

Dane techniczne

Montaż

TABLICOWY

Wymiary

96×96 mm

Sieć

1-FAZOWA, 3-FAZOWA

Wejście prądowe

PRZEZ PRZEKŁADNIK

W zestawie

CEWKI ROGOWSKIEGO

Producent

IME

Pomiar

ANALIZA HARMONICZNYCH, BŁĄD KOLEJNOŚCI FAZ, CZĘSTOTLIWOŚĆ, ENERGIA BIERNA, ENERGIA CZYNNA, LICZNIK CZASU PRACY, MOC, NAPIĘCIE, PRĄD, THD, WSPÓŁCZYNNIK MOCY, WSPÓŁCZYNNIK SZCZYTU

Wyjścia

IMPULSOWE

Komunikacja

RS-485 MODBUS

Komunikacja z Nemo MD

BACNET (z IF96014), ETHERNET (z IF96015), LONWORKS (z IF96009), M-BUS (z IF96013), PROFIBUS (z IF96007A), RS232 (z IF96002), RS485 + PAMIĘĆ (z IF96012)

Wyświetlacz

LCD 4 CYFRY

Podświetlenie

TAK
