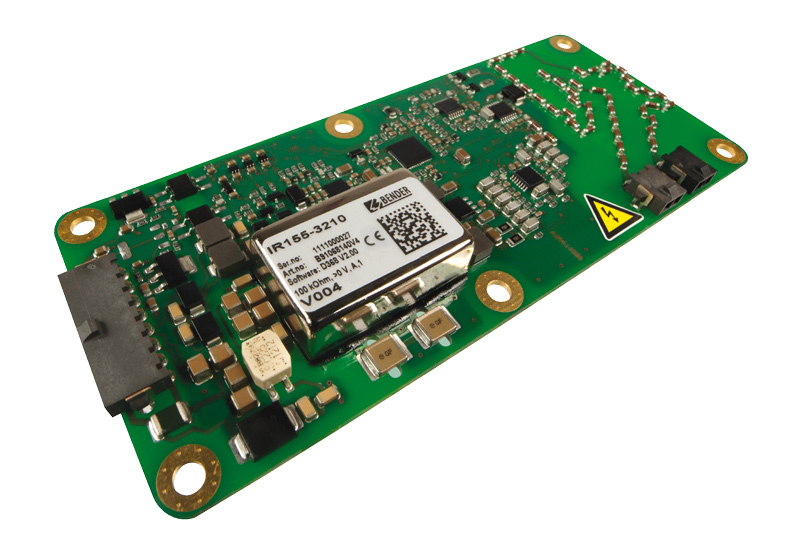

IR155-3210/4210 Przekaźnik kontroli izolacji w stacjach DC
Przeznaczenie: STACJE ŁADOWANIA
Rodzaj stacji: DC
Napięcie zasilania: DC 10...36V
Pobór mocy: ≤2W
Napięcie znamionowe Un: AC 0...800V, DC 0...1000V
Pojemność doziemna: 1µF
Zakres pomiaru Rf: 0 ... 10MΩ
Przekaźnik kontroli izolacji IR155-3210/-4210 przeznaczony jest do monitorowania rezystancji izolacji pomiędzy izolowanymi i aktywnymi przewodami wysokiego napięcia układu napędu elektrycznego / ładowarki (Un=DC 0…1000V) oraz uziemieniem (Kl.31).
Z uwagi na małe rozmiary, a także zoptymalizowane metody pomiarowe izometr może być stosowany w każdego typu ładowarce samochodowej.
Podstawowe cechy:
- rodzaj stacji: DC
- napięcie znamionowe Un: AC 0…800V / DC 0…1000V
- alarmy: jeden próg alarmowy (nienastawialny)
- pojemność sieci: 1µF
- zakres pomiarowy: do 10MΩ
- komunikacja: PWM
Dane techniczne
| Przeznaczenie | STACJE ŁADOWANIA |
|---|---|
| Rodzaj stacji | DC |
| Napięcie zasilania | DC 10…36V |
| Pobór mocy | ≤2W |
| Napięcie znamionowe Un | AC 0…800V, DC 0…1000V |
| Pojemność doziemna | 1µF |
| Nastawa R an | 100 kΩ – fabryczna , (100-200 kΩ) |
| Zakres pomiaru Rf | 0 … 10MΩ |
| Temperatura pracy | -40°C … +105°C |
Warianty
| Parametry | Typ wyjścia pomiarowego | Typ połączenia | Typ urządzenia | Symbol |
|---|---|---|---|---|
| fabryczne* | low side driver | Samtec/Molex | IR155-3210 | B 9106 8140V4 |
| spersonalizowane** | low side driver | Samtec/Molex | IR155-3210 | B 9106 8140CV4 |
| fabryczne* | low side driver | Tyco MICRO MATE-N-LOCK | IR155-4210 | B 9106 8143 |
| spersonalizowane** | low side driver | Tyco MICRO MATE-N-LOCK | IR155-4210 | B 9106 8143C |
** Spersonalizowane nastawy: wszystkie ustawienia alarmowe dokonywane są na etapie produkcji. Po wcześniejszym zgłoszeniu możliwa jest personalizacja ustawień: alarm Ran 100 - 200kΩ, spadek napięcia: 0-500V, Fav: 1-10
Komunikacja
Komunikacja PWM.
Szczegóły w karcie katalogowe, dostępnej w zakładce „Do pobrania”.

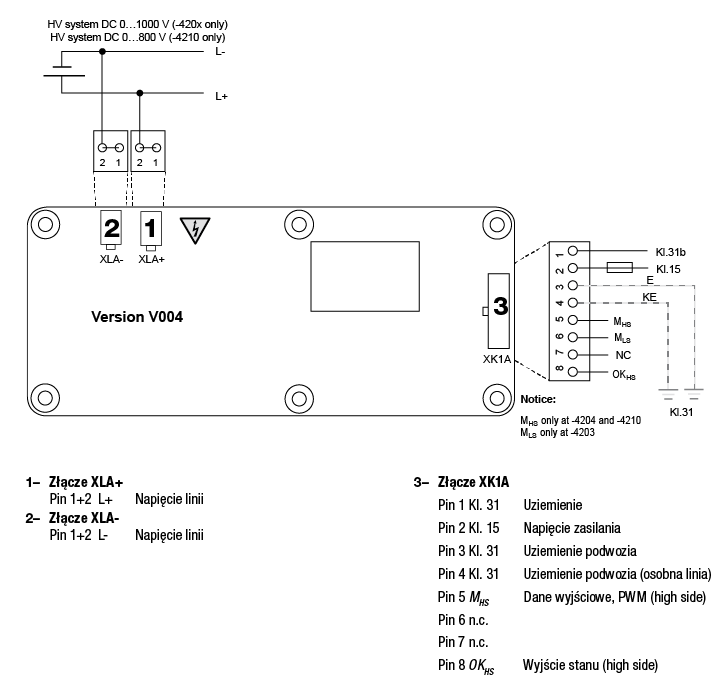

Schematy
