AGH520S – Przystawka sprzÄ™gajÄ…ca
Producent: BENDER GmbH
Układ sieciowy: IT, TN, TT
Sieć: 3(N)AC, AC
Napięcie znamionowe Un: AC, 3(N)AC 0...7200V
Częstotliwość: 50...400 HZ
AGH520S to przystawka do rozszerzania zakresu napięć pracy izometrów do (3)AC 7200V, 50…400Hz. Przystawka doÅ‚Ä…czana jest do jednej fazy kontrolowanej sieci (zacisk 2), do zacisku izometru (zacisk 5) oraz do przewodu ochronnego (zaciski 3 i 4).
Podstawowe cechy:
- znamionowe napięcie izolacji: AC 6,3kV
- znamionowe napięcie impulsowe: 17kV/3
- znamionowy zakres napięć Un: 3(N)AC 0…7200V
- znamionowa czÄ™stotliwość fn: 50…400Hz
- stopień ochrony: elementy wewnętrzne IP64, zaciski IP20
- temperatura pracy: -10°C …+55°C
- klasa klimatyczna: 3K5
- sposób łączenia: zaciski śrubowe
- położenie w pracy: dowolne
- masa: 4,5kg
Dane techniczne
| Producent | BENDER GmbH |
|---|---|
| Układ sieciowy | IT, TN, TT |
| Sieć | 3(N)AC, AC |
| NapiÄ™cie znamionowe Un | AC, 3(N)AC 0…7200V |
| CzÄ™stotliwość | 50…400 HZ |
| Montaż | ZACISKI ŚRUBOWE |
| Temperatura pracy | -10°C … +55°C |

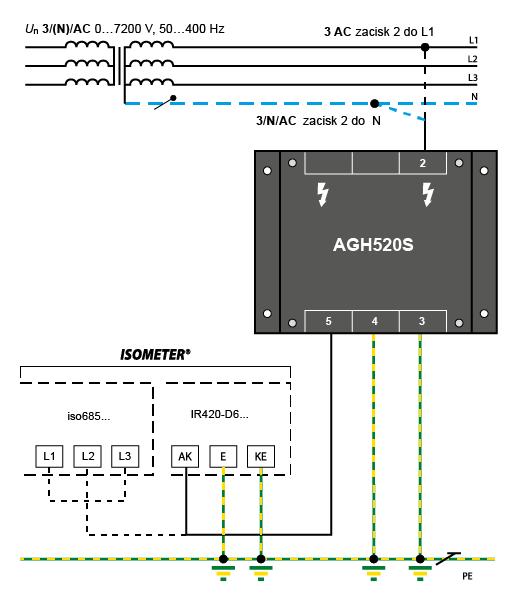

Schemat
